အရေအတွက်: | |
---|---|
တရုတ်
GREETWIN
SGS၊ ISO9001၊ CE၊ ROHS
GW-37DR-T
1pcs
ညှိနှိုင်း
PE Foam ဖြင့် ကာတွန်
ငွေပေးချေမှုလက်ခံရရှိပြီးနောက် 3 အလုပ်ဖွင့်ရက်
T/T၊ L/C၊ Western Union၊ MoneyGram
တစ်လလျှင် 5000pcs

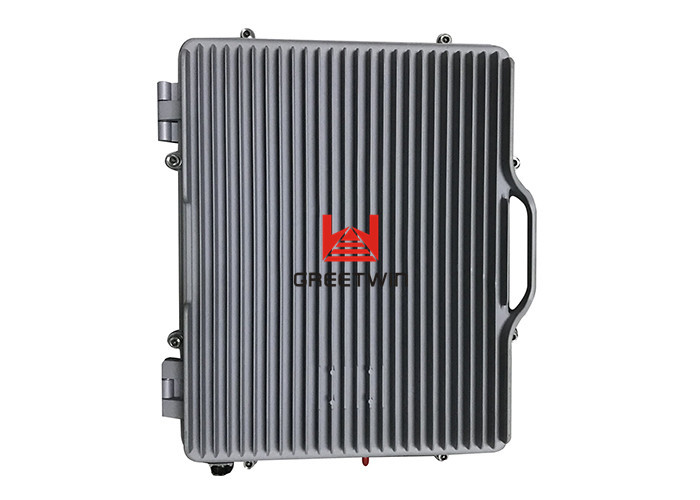

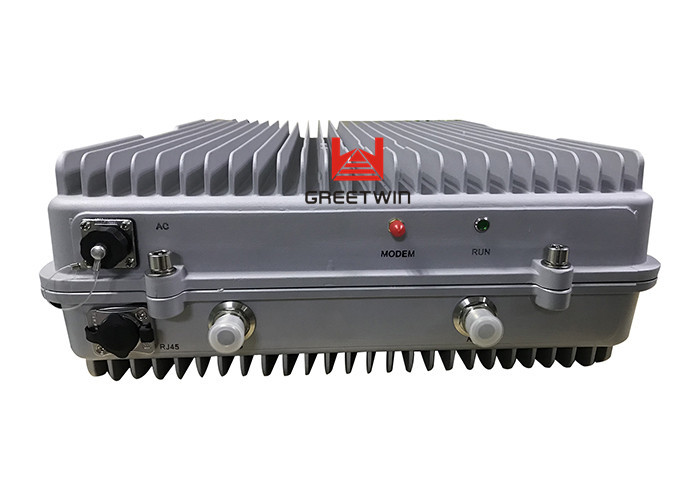

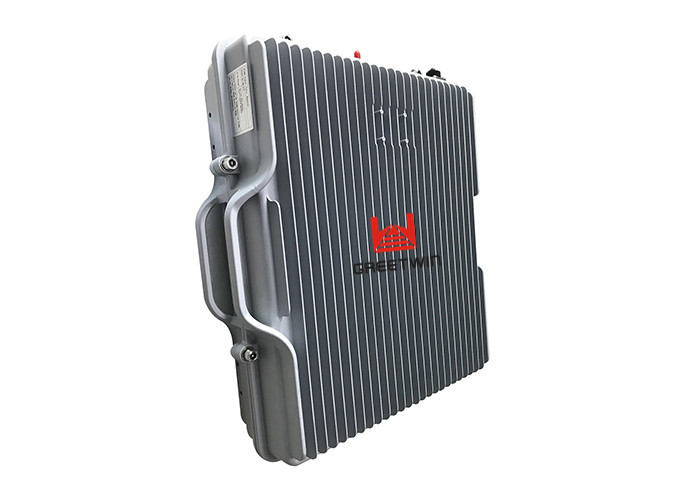

37dBm 460MHz ချန်နယ်ကို 12.5KHz Bandwidth ဖြင့် ရွေးချယ်ထားသော ဒစ်ဂျစ်တယ် TETRA ထပ်လောင်းကိရိယာ
Digital Repeater နိဒါန်း-
Digital Repeater ၊ GW-37DR-T အဝင်အချက်ပြမှုကို ချဲ့ထွင်ခြင်းဖြင့် လွှမ်းခြုံဧရိယာကို ချဲ့ထွင်ရန် အရိုးရှင်းဆုံးနည်းလမ်းဖြစ်သည်။Repeater သည် RF အင်ဂျင်နီယာအား ၎င်းတို့၏ လွှမ်းခြုံကွန်ရက်အတွက် အစီအစဉ်ဆွဲရန် များစွာသော ပြောင်းလွယ်ပြင်လွယ်နှင့် လုံခြုံမှုရှိစေရန်အတွက် ချန်နယ်ရွေးချယ်မှုမုဒ်တွင် အတက်ခ်/ဒေါင်းလုပ်ဖွဲ့စည်းမှုပုံစံကို ပံ့ပိုးပေးပါသည်။Repeater အတွက် တပ်ဆင်မှု ပတ်ဝန်းကျင်သည် အရေးကြီးသောကြောင့် ဖြစ်သည်။Digital Repeater ကို အိမ်တွင်းနှင့် အပြင်ဘက် ပတ်ဝန်းကျင်တွင် ဘေးကင်းစေရန်အတွက် ထိရောက်သော အပူစုပ်ခွက် ဒီဇိုင်းဖြင့် IP65 ဗီရိုကို အသုံးပြုထားသည်။ဖြည့်စွက်ကာ, GW-37DR-T RF modem သို့မဟုတ် Ethernet သော်လည်းကောင်း အဝေးထိန်းကြီးကြပ်မှုကို လုပ်ဆောင်နိုင်သည်။
Digital Repeater အင်္ဂါရပ်များ
â—‡ High linearity PA;မြင့်မားသောစနစ်အမြတ်ï¼›
â—‡ အော်ပရေတာများစွာ၏ကွန်ရက်ကို တစ်ပြိုင်နက် ပံ့ပိုးပေးသည်။
â—‡ Intelligent ALC နည်းပညာï¼›
â—‡ uplink မှ downlink သို့ မြင့်မားသော သီးခြားခွဲထားမှု အပြည့်အစုံ
â—‡ အလိုအလျောက် လည်ပတ်မှု အဆင်ပြေသော လည်ပတ်မှုï¼›
â—‡ ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ဖြင့် ပေါင်းစပ်နည်းပညာ၊
â—‡ အလိုအလျောက် ချို့ယွင်းမှု အချက်ပေးသံ & အဝေးထိန်းစနစ်ဖြင့် ဒေသန္တရနှင့် အဝေးထိန်းစနစ် (ချန်လှပ်ထားနိုင်သည်)။
â—‡ ရာသီဥတုဒဏ်ခံနိုင်သော ဒီဇိုင်း၊
Digital Repeater လျှောက်လွှာများ
အချက်ပြမှုအားနည်းခြင်း သို့မဟုတ် မရရှိနိုင်သည့် ဖြည့်စွက်အချက်ပြကွက်န်းဧရိယာ၏ အချက်ပြလွှမ်းခြုံမှုကို ချဲ့ထွင်ရန်။
ပြင်ပ- လေဆိပ်များ၊ ခရီးသွားဒေသများ၊ ဂေါက်ကွင်းများ၊ ဥမင်များ၊ စက်ရုံများ၊ သတ္တုတွင်းခရိုင်များ၊ ကျေးရွာများ စသည်တို့
အတွင်းပိုင်း- ဟိုတယ်များ၊ ပြပွဲစင်တာများ၊ မြေအောက်ခန်းများ၊ စျေးဝယ်စင်တာများ၊ ရုံးများ၊ ထုပ်ပိုးမှုနေရာများ စသည်တို့။
ထိုသို့သောကိစ္စများတွင် အဓိကအားဖြင့် သက်ဆိုင်သည်-
repeater site ရှိ Rx Level သည် †75dBm ထက် ပိုသင့်သည်ဖြစ်သောကြောင့် repeater သည် သန့်စင်သော BTS အချက်ပြမှုကို လုံလောက်သောအဆင့်တွင် ခိုင်ခံ့စွာလက်ခံနိုင်သည့် တပ်ဆင်နေရာတစ်ခုကို ရှာဖွေနိုင်သည်။
နှင့် self†scillation ကိုရှောင်ရှားရန် antenna isolation ၏လိုအပ်ချက်ကိုဖြည့်ဆည်းနိုင်သည်။
Digital Repeater နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ-
Uplink | Downlink | |
အလုပ်လုပ်သည့်အကြိမ်ရေ (စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်) | 450-455MHz | 460-465MHz |
Channel Filter Signal Bandwidth | 12.5KHz | |
ချန်နယ်ခွဲများ အရေအတွက် | 8 Channels ကဲ့သို့, DL- 460.9125MHz နှင့် 461.1125MHz UL: 450.9125MHz နှင့် 451.1125MHz | |
မက်တယ်။ထည့်သွင်းမှုအဆင့် (မပျက်စီးစေသော) | -10dBm | |
မက်တယ်။အထွက်ပါဝါ (စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်) | 33dBm | |
မက်တယ်။အမြတ် | 85dB±2 | |
ချိန်ညှိမှုအပိုင်းကို ရယူပါ။ | 1~31dB @ အဆင့် 1dB | |
အလိုအလျောက် အဆင့်ထိန်းချုပ်မှု (ALC) | > 30dB | |
Voltage Standing Wave Ratio (VSWR) | ≤ 1.5 | |
ဆူညံပုံ | ≤ 5dB | |
In-Band Ripple | ≤ 3dB | |
EVM(%) | ≤5 | |
တတိယအမှာစာ Intermodulation | ≤ -45dBc | |
စနစ်နှောင့်နှေးခြင်း။ | ≤ 20μSec | |
I/O Impedance | 50Ω | |
RF ချိတ်ဆက်ကိရိယာ | N-အမျိုးအစား (အမျိုးသမီး) / ပြောင်းလဲနိုင်သော / ဘူးအောက်ခြေ | |
အပူချိန်အတိုင်းအတာ | လုပ်ဆောင်ချက်--25°C ~ +55°C / သိုလှောင်မှု--30°C ~ +60°C | |
နှိုင်းရ စိုထိုင်းဆ အတိုင်းအတာ | ≤ 95% ( condensing မဟုတ် ) | |
ပါဝါထောက်ပံ့မှု (စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်) | DC 28V / AC 220V, 50/60Hz | |
ပါဝါစားသုံးမှု | ≤300W | |
အရန် ပါဝါထောက်ပံ့မှု (ချန်လှပ်ထားနိုင်သည်) | ၄ နာရီ | |
Casing အဆင့် | IP65 | |
Dimensions | 447x357x80mm | |
အလေးချိန် | ≤ 15 ကီလိုဂရမ် |
ချန်နယ်နံပါတ်ကို ရွေးချယ်သောအခါ။
ကျေးဇူးပြုပြီးမှတ်သားထားပါ,
460 + (N*0.0125) = 460.9125MHz၊
N သည် ချန်နယ်နံပါတ်ဖြစ်သည်။N = ၇၃
460 + (N*0.0125) = 461.1125MHz၊
N သည် ချန်နယ်နံပါတ်ဖြစ်သည်။N = ၈၉
