| အရေအတွက်: | |
|---|---|
Guangdong၊ တရုတ်နိုင်ငံ
နှုတ်ဆက်ပါတယ်။
SGS၊ ISO9001၊ CE၊ ROHS
GW-43C-FSR
1
7 ရက်
L/C၊ D/A၊ D/P၊ T/T၊ Western Union၊ MoneyGram
1000

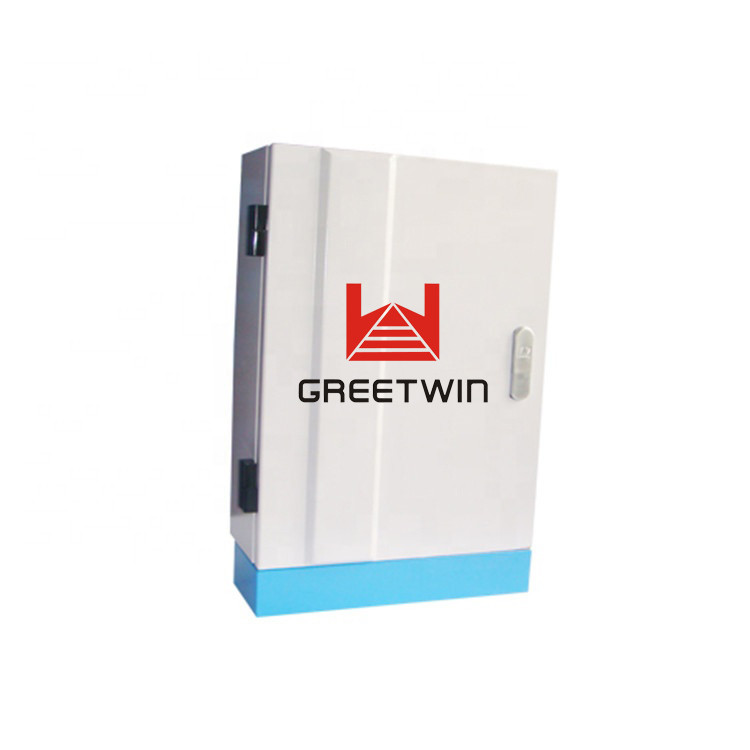

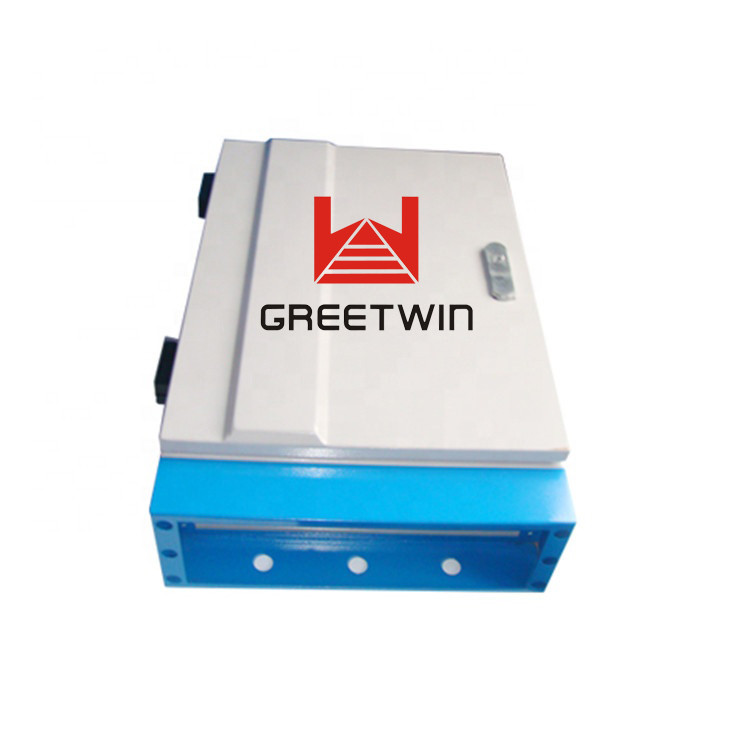

43dBm Outdoor 850 MHz မိုဘိုင်းလ်ဖုန်းသည် Band Frequency Shift Repeater ၏ Outdoor Signal Repeater
| ကုသိုလ်ကံ No.GW-43C-FSR | အလှူရှင်ယူနစ် | အဝေးထိန်းယူနစ် | |||
| GSM/UMTS850 | |||||
| အလုပ်လုပ်သောအကြိမ်ရေ (စိတ်ကြိုက်) | Uplink | 824 ~ 849MHz | |||
| Downlink | 869 ~ 894 MHz | ||||
| Bandwidth အလုပ်လုပ်ခြင်း။ | 25MHz | ||||
| ချိတ်ဆက်မှုအကြိမ်ရေ (စိတ်ကြိုက်ပြင်ဆင်ထားသည်) | Uplink | 1430 ~ 1455MHz | |||
| Downlink | 1560 ~ 1585MHz | ||||
| မက်တယ်။. ထည့်သွင်းပါဝါ (မပျက်စီးစေသော) | 10dBm | ||||
| ဂီယာအကွာအဝေး | ≤ 20km | ||||
| ကြိမ်နှုန်းအမှား | ≤ 0.05ppm | ||||
| အဆင့်ပုံပျက်ခြင်း။ ခွင် Bအနံ | ≤ 6.1° (RMS) နှင့် ≤ 24.5° (အမြင့်ဆုံး) | ||||
| Vector Magnitude (EVM) အမှား | ≤ 12.5% | ||||
| အမြင့်ဆုံး Output Power | Uplink | -5±2dBm(ကေဘယ်လ်ဝင်ရောက်မှု) | 33±2dBm | ||
| Downlink | 37±2dBm | 43±2dBm | |||
| အများဆုံးရရှိခြင်း။ | 45±3dB (Cable Access) | 95±2dB | |||
| ချိန်ညှိမှုအပိုင်းကို ရယူပါ။ | 1~31 dB @ အဆင့် 1 dB | ||||
| VSWR | ≤ 1.5 | ||||
| ဆူညံပုံ | ≤ 5dB (Uplink အတွက်သာ) | ||||
| ပြင်းထန်သော ထုတ်လွှတ်မှု | 9kHz~1GHz- ≤ -36dBm/30kHz | ||||
| 1GHz~12.75GHz- ≤ -30dBm/30kHz | |||||
| တီးဝိုင်း Ripple | ≤±3dB | ||||
| စနစ်နှောင့်နှေးခြင်း။ | ≤ 10μSec | ||||
| I/O Impedance | 50Ω | ||||
| RF ချိတ်ဆက်ကိရိယာ | N-အမျိုးအစား (အမျိုးသမီး) | ||||
| အပူချိန်အတိုင်းအတာ | လည်ပတ်မှု- -25°C ~ + 55°C / သိုလှောင်မှု : -30°C ~ +60°C | ||||
| ဆွေမျိုး Hစိုထိုင်းဆ အပိုင်းအခြား | ≤ 95% (Condensing မဟုတ်သော) | ||||
| လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ (Cစိတ်ကြိုက်ပြင်ဆင်ထားသည်) | DC-48V | AC220V၊50/60Hz | |||
| ပါဝါစားသုံးမှု | ≤ 120W | ≤ 200W | |||
| Dimensions | 428*328*175mm | 428*328*175mm | |||
| အလေးချိန် | ≤ 15 ကီလိုဂရမ် | ≤ 15 ကီလိုဂရမ် | |||
| လျှောက်လွှာ | အိမ်တွင်း သို့မဟုတ် ပြင်ပ (IP65) | ||||
| Lအသံထိန်းချုပ်မှု | PC+USB နှင့် WiFi ဟော့စပေါ့ | ||||
| အဝေးထိန်းစောင့်ကြည့်ခြင်း(ချန်လှပ်ထားနိုင်သည်) | ကြိုးမဲ့ မိုဒမ် (SMS မှတဆင့်) | ||||
| NMS စောင့်ကြည့်ရေး လုပ်ဆောင်ချက် (ရွေးချယ်ခွင့်) | တံခါးအခြေအနေ၊ အပူချိန်၊ ပါဝါထောက်ပံ့မှု၊ VSWR စသည်တို့အတွက် အချိန်နှင့်တပြေးညီ နှိုးဆော်သံ။ အဖွင့်/ပိတ်၊ အထွက်ပါဝါ တိုး/လျှော့ စသည်တို့ကဲ့သို့သော အဝေးထိန်းခလုတ်၊ အထွက်/အဝင်ပါဝါ၊ UL/DL အမြတ်၊ repeater ၏ အခြေအနေအားလုံး စသည်တို့အတွက် အချိန်နှင့်တပြေးညီ အခြေအနေ။ | ||||
Signal Repeater Manual
Frequency Shift Repeater (FSR) သည် RF repeater ထက် လွှမ်းခြုံမှုပိုမိုချဲ့ထွင်နိုင်ပြီး fiber optic သို့မဟုတ် သီးသန့်ကေဘယ်လ်အား ခွင့်မပြုသည့်နေရာများအတွက် ရင်းနှီးမြှုပ်နှံမှုကို လျှော့ချနိုင်သည့် အားနည်းသောမိုဘိုင်းအချက်ပြပြဿနာများကိုဖြေရှင်းရန် ဒီဇိုင်းထုတ်ထားသည်။
စနစ်တွင် အပိုင်းနှစ်ပိုင်းပါဝင်သည်- အလှူရှင်ယူနစ်နှင့် အဝေးထိန်းယူနစ်။အလှူရှင်ယူနစ်သည် အဖွင့်လေကြောင်း RF ထုတ်လွှင့်မှု သို့မဟုတ် တိုက်ရိုက်ချိတ်ဆက်ကိရိယာမှတစ်ဆင့် BTS (Base Transceiver Station) အချက်ပြမှုကို လက်ခံရရှိပြီးနောက် ၎င်းအား အလုပ်လုပ်သောကြိမ်နှုန်းမှ လင့်ခ်ကြိမ်နှုန်းအဖြစ်သို့ ပြောင်းလဲကာ ချဲ့ထွင်ထားသောအချက်ပြမှုကို ပြန်လည်ပြောင်းလဲမည့် အဝေးထိန်းယူနစ်ထံ ပေးပို့သည်။ အလုပ်လုပ်သော ကြိမ်နှုန်းသို့ ကွန်ရက်လွှမ်းခြုံမှု မလုံလောက်သော နေရာများသို့ အချက်ပြမှု ပေးသည်။မိုဘိုင်းအချက်ပြမှုကိုလည်း ချဲ့ထွင်ပြီး ဆန့်ကျင်ဘက်လမ်းကြောင်းမှ BTS သို့ ပြန်ပို့သည်။
Signal Repeater အင်္ဂါရပ်များ
1.Out-of-Band FSR- လင့်ခ်ကြိမ်နှုန်းသည် အလုပ်လုပ်သော တီးဝိုင်းမှ ထွက်သွားပါသည်။
2. IP65 ကာကွယ်မှုရှိသော အလူမီနီယမ်အလွိုင်းကာဗာသည် ဖုန်မှုန့်၊ ရေနှင့် စိုစွတ်မှုတို့ကို မြင့်မားစွာ ခံနိုင်ရည်ရှိသည်။
3. လိုင်းနား အသံချဲ့စက်ကို အသုံးပြုခြင်းဖြင့် BTS ကို အနှောင့်အယှက် နည်းပါးစွာ ရရှိခြင်းနှင့် ဆူညံသံ နည်းပါးခြင်း။
4. ရွေးချယ်နိုင်မှု မြင့်မားပြီး ထည့်သွင်းမှုနည်းသော ဆုံးရှုံးမှုဖြင့် စစ်ထုတ်ခြင်းကို လက်ခံခြင်းသည် uplink နှင့် downlink အကြားအနှောင့်အယှက်များကို ဖယ်ရှားပေးသည်
5.USB အပေါက်သည် ဒေသဆိုင်ရာ ကြီးကြပ်မှုအတွက် မှတ်စုစာအုပ် သို့မဟုတ် NMS (Network Management System) နှင့် ဆက်သွယ်ရန် ကြိုးမဲ့ မိုဒမ်သို့ လင့်ခ်တစ်ခု ပေးသည်
ဆက်စပ်ပစ္စည်းများကို အကြံပြုထားသည်။
1) အလှူရှင်အင်တင်နာ- မှတ်တမ်းအချိန်အလိုက် အင်တင်နာ (9dBi၊806-960/1710-2700MHz)
2) ဝန်ဆောင်မှုအင်တင်နာ- Omni Ceiling Antenna (3dBi၊806-960/1710-2700MHz)
3) ချိတ်ဆက်ကိရိယာပါရှိသော 5D-FB coaxial ကေဘယ်လ် (ကေဘယ်အရှည်ကို ချန်လှပ်ထားနိုင်သည်)
Signal Repeater Application Diagram
အချက်ပြ လွှမ်းခြုံမှုကို ချဲ့ထွင်ရန် သို့မဟုတ် အချက်ပြမှု အားနည်းသော သို့မဟုတ် မရရှိနိုင်သည့် ကန်းသည့် ဧရိယာကို ဖြည့်ရန်။
| ပြင်ပ- | လေဆိပ်များ၊ ခရီးသွားဒေသများ၊ ဂေါက်ကွင်းများ၊ ဥမင်များ၊ စက်ရုံများ၊ သတ္တုတွင်းခရိုင်များ၊ ကျေးရွာများ၊ ... |
| အတွင်းခန်း- | ဟိုတယ်များ၊ ပြပွဲစင်တာများ၊ မြေအောက်ခန်းများ၊ စျေးဝယ်စင်တာများ၊ ရုံးခန်းများ၊ ကားရပ်နားရန်နေရာများ၊ ... |
Q1စက်ပစ္စည်းတပ်ဆင်ပြီးနောက် အဘယ်ကြောင့် အချက်ပြမှု မရှိသေးသနည်း။
1. booster နှင့် power supply တွင်ပါဝါစစ်ဆေးပါ။
2. ပြင်ပအင်တင်နာ၏ ချိတ်ဆက်ကိရိယာသည် တင်းကျပ်မှုရှိမရှိ စစ်ဆေးပါ။
3. RF ကေဘယ်ကြိုး၏ အချိတ်အဆက်များသည် တင်းကျပ်မှုရှိမရှိ စစ်ဆေးပါ။
4. ပြင်ပအချက်ပြမှု လုံလောက်စွာ အားကောင်းနေသလား စစ်ဆေးပါ။
5. အင်တင်နာကို မှန်ကန်စွာ တပ်ဆင်ထားကြောင်း သေချာစေရန် စစ်ဆေးပါ။
6. မိုးလုံလေလုံအင်တင်နာ၏ ချိတ်ဆက်ကိရိယာသည် တင်းကျပ်မှုရှိမရှိ စစ်ဆေးပါ။
7. ကေဘယ်အမျိုးအစားသည် သင့်လျော်မှု ရှိ၊ မရှိ စစ်ဆေးပါ။
Q2။ဧရိယာအစွန်းတွင် အချက်ပြစွမ်းအားသည် အဘယ်ကြောင့် အလွန်အားနည်းနေသနည်း။
1. ပြင်ပအချက်ပြမှုနှင့် အင်တင်နာလမ်းညွှန်ချက်ကို စစ်ဆေးပါ။
2. booster သည် အပြည့်အဝ ရရှိခြင်း ရှိ၊ မရှိ စစ်ဆေးပါ။
3. connectors အားလုံးကို တင်းကျပ်စွာ စစ်ဆေးပါ။
4. ပြင်ပ/မိုးလုံလေလုံ အင်တာနာ တည်နေရာကို ပြောင်းပါ။
5. ကေဘယ်အမျိုးအစားသည် သင့်လျော်မှု ရှိ၊ မရှိ စစ်ဆေးပါ။
6. မိုးလုံလေလုံ အင်တာနာများ ပိုမိုချထားပါ။
Q3။booster လည်ပတ်ပြီးနောက်၊ အဘယ်ကြောင့်အချက်ပြမှုများမတည်ငြိမ်သနည်း။
1. အလှူရှင်အင်တင်နာနှင့် ဆာဗာအင်တင်နာကြားရှိ အကွာအဝေးကို စစ်ဆေးနေပါသလား။LED ကိုစစ်ဆေးပါ။
နှိုးစက်များသည် အစိမ်းရောင်ဖြစ်ကြောင်း သေချာစေရန် booster
2. အလှူရှင်အင်တင်နာမှ အချက်ပြမှုများကို တည်ငြိမ်မှုရှိမရှိ စစ်ဆေးနေပါသလား။
3. ချိတ်ဆက်မှုမှားယွင်းပါက စနစ်အား ထပ်မံချိတ်ဆက်ပါ။
Q4။boost power LED သည် အဘယ်ကြောင့် မတောက်ပသနည်း။
1. ပါဝါအဒက်တာတွင် ဖော်ပြထားသည့် input AC ပါဝါအကွာအဝေးကို စက်တွင်းနှင့် သက်ဆိုင်မှုရှိမရှိ စစ်ဆေးခြင်း
ပါဝါစနစ်။
2. ပါဝါအဒက်တာအား စက်ပစ္စည်းအား မှန်ကန်စွာချိတ်ဆက်ပြီး တည်ငြိမ်မှုရှိမရှိ စစ်ဆေးခြင်း။
3. ပါဝါအဒက်တာ ပျက်စီးမှုရှိမရှိ စစ်ဆေးခြင်း။အထွက်ဗို့အားနှင့် ကိုက်ညီမှုရှိမရှိ စမ်းသပ်ရန်
ပါဝါအဒက်တာတွင် သို့မဟုတ် multimeter ဖြင့်မဖော်ပြပါ။
