တရုတ်
GREETWIN
SGS၊ ISO9001၊ CE၊ ROHS
GW-33ICS-LW
1pcs
ညှိနှိုင်း

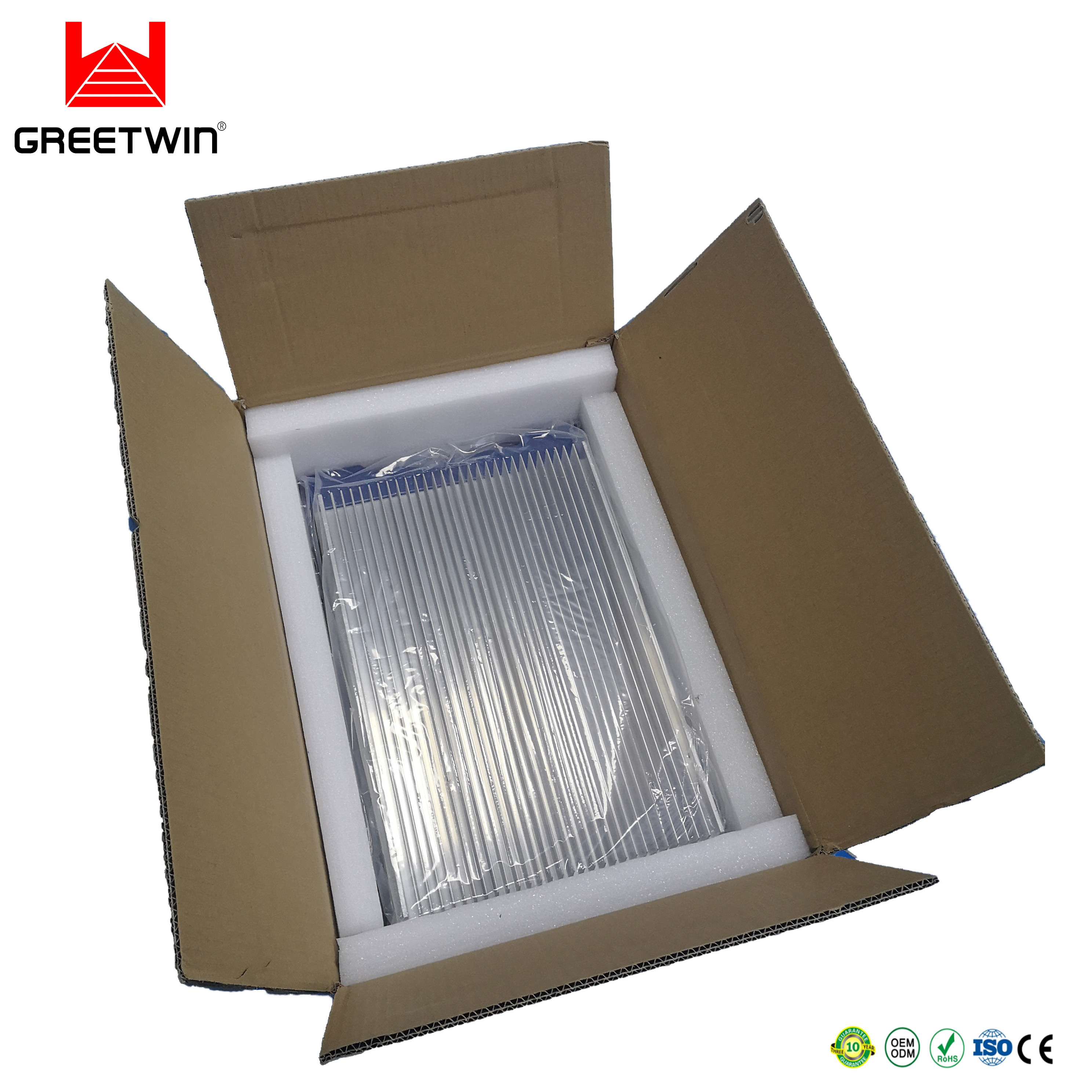

PE Foam ဖြင့် ကာတွန်
ငွေပေးချေမှုလက်ခံရရှိပြီးနောက် 3 အလုပ်ဖွင့်ရက်
T/T၊ L/C၊ Western Union၊ MoneyGram
တစ်လလျှင် 5000pcs

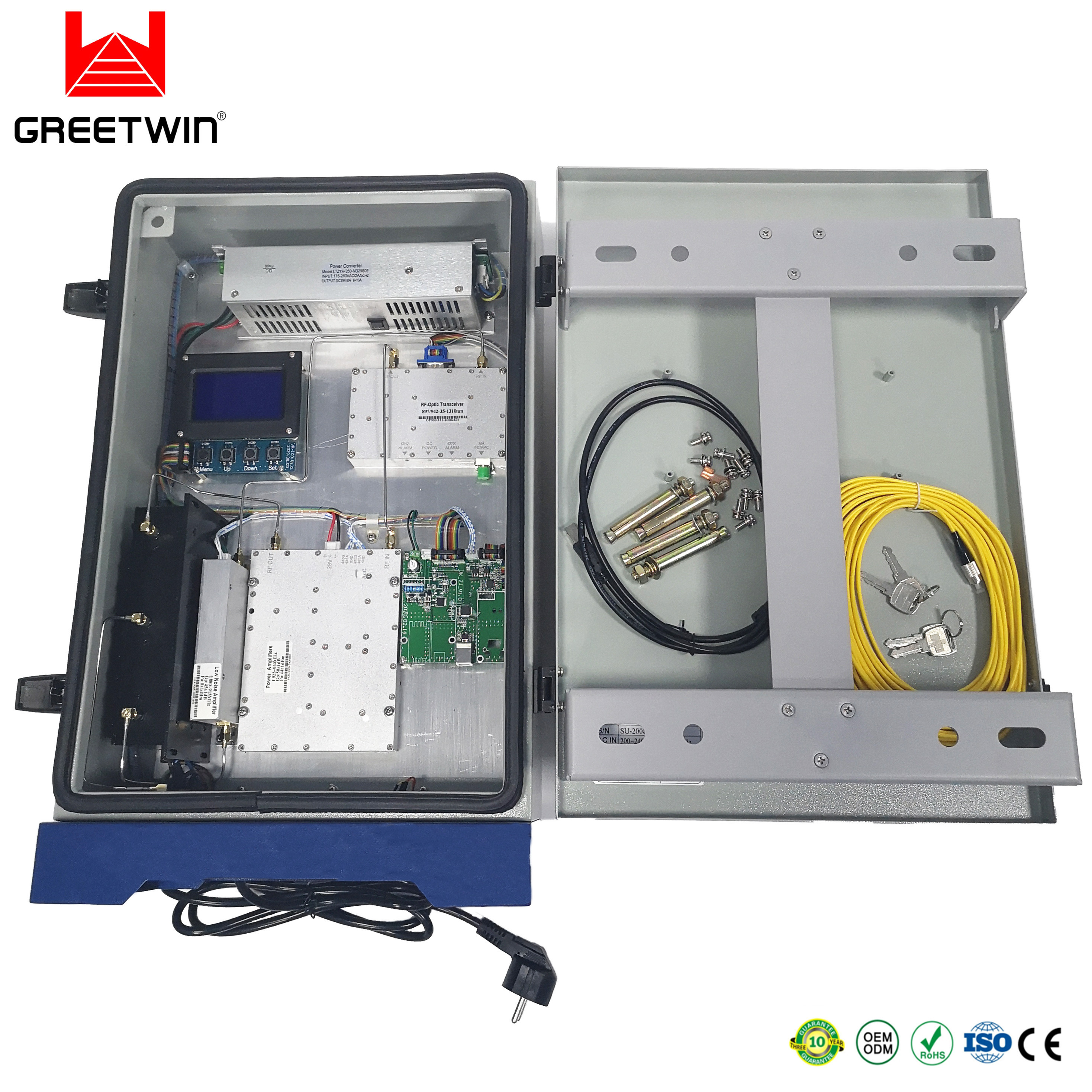

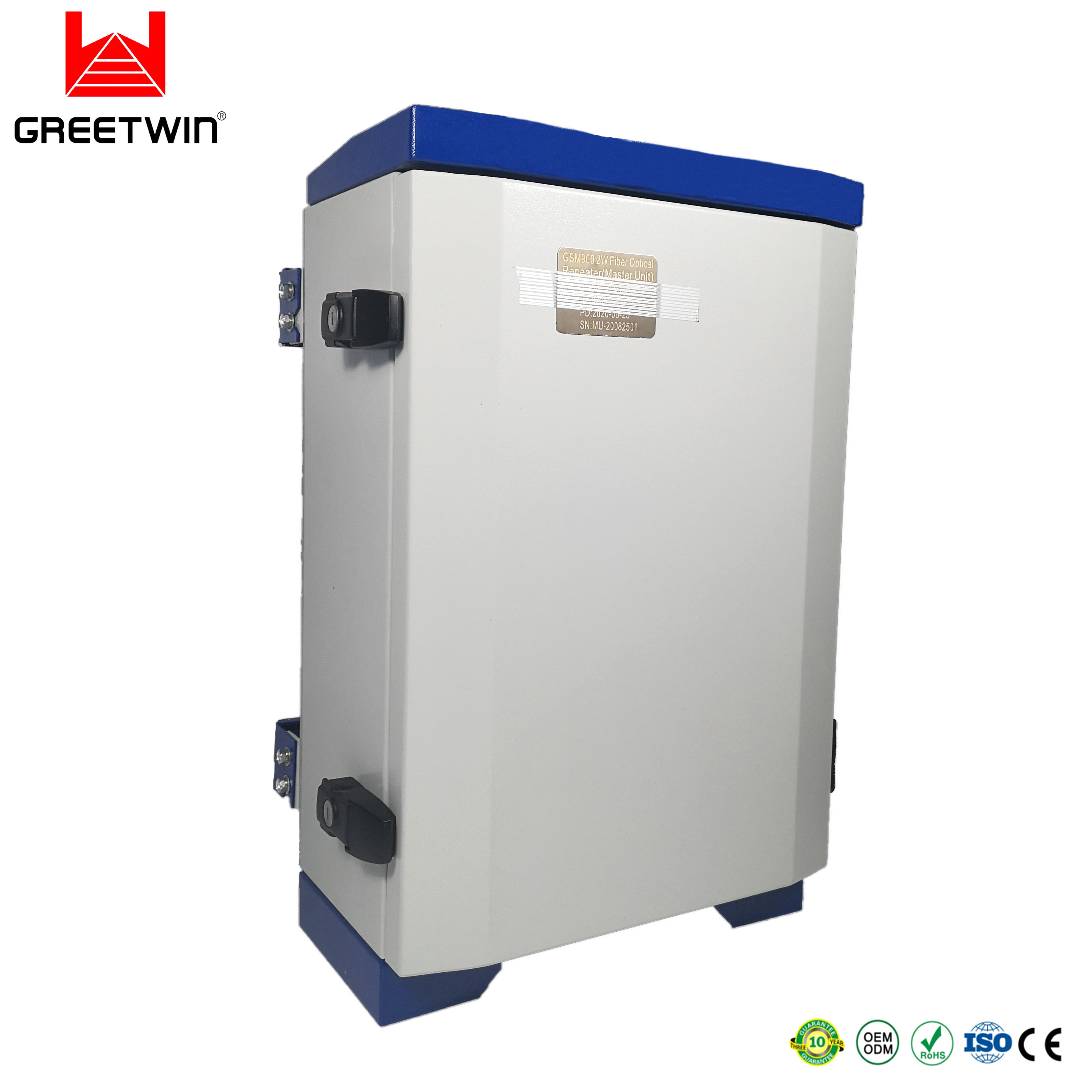

2W LTE800 WCDMA ICS repeater မိုဘိုင်းဖုန်း 3g 4g lte repeater gsm အချက်ပြ အသံချဲ့စက် တိုးမြှင့် မိုဘိုင်းအချက်ပြမှု
သမားရိုးကျ ပြင်ပဝဘ်ဆိုက်သည် ဒေသတွင်း တပ်ဆင်မှုပတ်ဝန်းကျင် ကန့်သတ်ချက်ကြောင့် မကြာခဏ ထိခိုက်လေ့ရှိသောကြောင့် အလှူရှင်အင်တင်နာနှင့် ပြန်လည်ထုတ်လွှင့်မှု အင်တင်နာကြားတွင် အထီးကျန်မှုကို မတိုးတက်နိုင်ပါ။စက်ပစ္စည်းများကို တပ်ဆင်၍ ပုံမှန်အတိုင်း ဖွင့်၍မရသောကြောင့် ICS repeater သည် ဤပြဿနာမျိုးကို ဖြေရှင်းရန် အလွန်ကောင်းမွန်ပါသည်။
စက်ပစ္စည်း၏ မြင့်မားသော အမြတ်
သမားရိုးကျ wireless outdoor site သည် သီးခြားခွဲထားခြင်းဖြင့် 15dB ရရှိမှုထက် ပိုနေရမည်ဖြစ်သောကြောင့် ပတ်ဝန်းကျင်အား စိုက်ထူခြင်းဖြင့် ထိခိုက်နိုင်သောကြောင့် ICS repeater သည် အထက်ဖော်ပြပါ သြဇာလွှမ်းမိုးမှုကို ဖယ်ရှားပစ်ရန်၊ စက်ပစ္စည်းများ၏ အမြတ်ငွေကို တိုးမြင့်စေနိုင်သည်၊ အားနည်းသောအချက်ပြဧရိယာပုံမှန်လွှမ်းခြုံ။
Uplink Squelch လုပ်ဆောင်ချက်
ဒစ်ဂျစ်တယ်နည်းပညာနှင့် ဆော့ဖ်ဝဲလ်ရေဒီယိုပရိုဂရမ်ကို အသုံးချခြင်း၏ နိဒါန်းသည် စက်ပစ္စည်းများတွင် uplink squelch လုပ်ဆောင်ချက်ကို ရရှိစေပြီး Repeater ၏ အခြေခံဘူတာရုံသို့ ဝင်ရောက်နှောင့်ယှက်မှုကို လျှော့ချပေးသည်။
ပစ္စည်းများ | သတ်မှတ်ချက် | |||
Uplink | Downlink | |||
အလုပ်လုပ်သည့် လှိုင်းနှုန်း (MHz) | WCDMA | 1920-1980Mhz | 2110-2170Mhz | |
LTE800 | 832-862Mhz | 791-821Mhz | ||
အများဆုံး အမြတ်(dB) | 85±3dB | 90±3dB | ||
အထွက်ပါဝါ (dBm) | 27±1 | 33±1 | ||
မက်တယ်။ALC အဆင့် | ≥25dB | |||
Noise Coefficient (dB) | ≤5 | |||
ဂီယာနှောင့်နှေးမှု (μs) | ≤10 | |||
ကြိမ်နှုန်းသည်းခံမှု (ppm) | ≤0.05 | |||
Band အတက်အကျ (dB) | ≤3 | |||
အပြန်အလှန် ထိန်းညှိမှု လျှော့ချခြင်း (dBc) | ≤-45 | |||
ချိန်ညှိမှုအကွာအဝေး (dB) ရရှိရန် | ≥30 | |||
ချိန်ညှိမှု linearity ကိုရယူပါ။ | 10 dB | ±1.0 | ||
20 dB | ±1.0 | |||
30 dB | ±1.5 | |||
ဆိပ်ကမ်း VSWR | ≤1.5 | |||
စိုထိုင်းဆ | 95% | |||
အပူချိန်အတိုင်းအတာ | လုပ်ဆောင်ချက်--25°C ~ +55°C | |||
RF မျက်နှာပြင် | N-အပျို | |||
သီးသန့်ထားခြင်း၊ ခွဲထားခြင်း | အထီးကျန်မှုသည် 10dB၊ EVM≤12% ရရှိသည်ထက် နည်းသည် | |||
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ | 220V AC | |||
Local monitor RS232 | အပူချိန်၊ ပါဝါထောက်ပံ့မှု၊ LNA၊ VSWR၊ အလိုအလျောက် တုန်ခါမှု အစရှိသည်တို့အတွက် အချိန်နှင့်တပြေးညီ အချက်ပေးစနစ်။ | |||
အရွယ်အစား | 610 X 480 X 185 မီလီမီတာ | |||
အလေးချိန် | 30 ကီလိုဂရမ် | |||
လဟာပြင် | IP65 |
ကြိုးမဲ့ repeater နဲ့ ယှဉ်ရင်၊ ICS repeater တွင် အောက်ပါ အားသာချက်များ ရှိပါသည်။
fiber optic repeater နှင့် နှိုင်းယှဉ်ပါက ICS repeater သည် အောက်ပါ အားသာချက်များ ရှိပါသည်။
frequency shift repeater နှင့် နှိုင်းယှဉ်ပါက ICS repeater တွင် အောက်ပါ အားသာချက်များ ရှိပါသည်။
လျှောက်လွှာပုံစံ-
အိမ်တွင်း လွှမ်းခြုံမှု-
ပြင်ပလွှမ်းခြုံမှု-
ပုံတွင်ပြထားသည့်အတိုင်း
ပုံ 1 ICS Repeater System Principle Diagram
ICM Module တွင်- Frequency converter၊ A/D၊ D/A၊ Digital Signal Processing (အနှောင့်အယှက် ပယ်ဖျက်ခြင်း)။
