| အရေအတွက်: | |
|---|---|
တရုတ်
GREETWIN
SGS၊ ISO9001၊ CE၊ ROHS
GW-40DRDW
1pcs
ညှိနှိုင်း
PE Foam ဖြင့် ကာတွန်
ငွေပေးချေမှုလက်ခံရရှိပြီးနောက် 3 အလုပ်ဖွင့်ရက်
T/T၊ L/C၊ Western Union၊ MoneyGram
တစ်လလျှင် 5000pcs

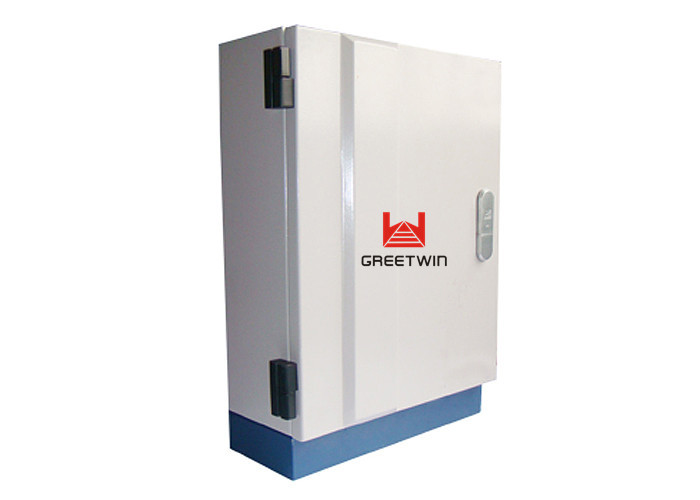

DSP 37dBm Dual Band Wifi Extender 1800MHz WCDMA Digital Repeater
Digital Repeater သည် FPGA ပလပ်ဖောင်းပေါ်တွင် DSP (Digital Signal Processing) နည်းပညာကို အခြေခံ၍ အသုံးပြုနေသည့် RF Repeater အမျိုးအစားသစ်ဖြစ်ပြီး၊ မြင့်မားသော linear အစိတ်အပိုင်းများနှင့် ပြိုင်ဘက်ကင်းသော ဆန်းသစ်သော DSP filtering သည် ထိပ်တန်းစွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။ဒစ်ဂျစ်တယ်ပြန်ပီတာအား Band Selective သို့မဟုတ် Channel Selective လုပ်ဆောင်ချက်မုဒ်အဖြစ် ရွေးချယ်နိုင်ပြီး၊ uplink နှင့် downlink နှစ်ခုလုံးတွင် ချန်နယ် 12 ခုအထိ ပံ့ပိုးပေးနိုင်သည်။အဆင့်မြင့် ALC ယန္တရားကို အသုံးပြု၍ ချန်နယ်တစ်ခုစီတွင် တစ်ဦးချင်းစီ အမြတ်ငွေနှင့် ALC ဆက်တင်များ ရှိသည်။
Digital Repeater အင်္ဂါရပ်များ:
· အလူမီနီယံ-အလွိုင်း IP65 ဘူးခွံသည် ဖုန်မှုန့်၊ ရေနှင့် သံချေးတက်ခြင်းတို့ကို ခံနိုင်ရည်မြင့်မားသည်။
· ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်ဖြင့် မြင့်မားသော လိုင်းနားပါဝါချဲ့စက်နည်းပညာ
· ထည့်သွင်းထားသော AGC နှင့် ALC လုပ်ဆောင်ချက်သည် ဆက်တင်မပါဘဲ လွယ်ကူသော တပ်ဆင်မှုကို သေချာစေနိုင်သည်။
· ကျစ်လစ်သောအရွယ်အစားနှင့် ပေါ့ပါးသော၊ နံရံ သို့မဟုတ် တိုင်ပေါ်တွင် တပ်ဆင်ရလွယ်ကူသည်။
· ရွေးချယ်နိုင်စွမ်းမြင့်မားပြီး ထည့်သွင်းမှုနည်းသော ဆုံးရှုံးမှုရှိသော စစ်ထုတ်မှုကို အသုံးပြုခြင်းသည် uplink နှင့် downlink အကြားအနှောင့်အယှက်များကို ဖယ်ရှားပေးပါသည်။
· SNMP နှင့် Web-based GUI ကို ပံ့ပိုးပါ။
· RS232 သို့မဟုတ် RJ45 အပေါက်များသည် စက်တွင်းဆက်တင်နှင့် စောင့်ကြည့်ခြင်းအတွက် လက်ပ်တော့သို့ လင့်ခ်များ ပေးဆောင်သည်။
· SMS၊ GPRS သို့မဟုတ် TCP/IP ဖြင့် အဝေးမှစောင့်ကြည့်ခြင်းအတွက် ကြိုးမဲ့မုဒ်ဒမ် (Option) ကို ထည့်သွင်းပါ။
· အသေးစိတ်အချက်များ ထပ်တလဲလဲပါရာမီတာများနှင့် အခြေအနေကို RSSI၊ အပူချိန်၊ အထွက်ပါဝါအဆင့်၊ အမြတ်၊ ATT၊ ပြန်အရှုံး၊ VSWR စသည်တို့ကဲ့သို့ built-in ဝဘ်မျက်နှာပြင်ဖြင့် စောင့်ကြည့်နိုင်သည်။
Digital Repeater လျှောက်လွှာ
အချက်ပြ လွှမ်းခြုံမှုကို ချဲ့ထွင်ရန် သို့မဟုတ် အချက်ပြမှု အားနည်းသော သို့မဟုတ် မရရှိနိုင်သည့် ကန်းသည့် ဧရိယာကို ဖြည့်ရန်။
· ပြင်ပ- လေဆိပ်များ၊ ခရီးသွားဒေသများ၊ ဂေါက်ကွင်းများ၊ ဥမင်များ၊ စက်ရုံများ၊ သတ္တုတွင်းခရိုင်များ၊ ကျေးရွာများ၊ အဝေးပြေးလမ်းများ
· အတွင်းပိုင်း- ဟိုတယ်များ၊ ပြပွဲစင်တာများ၊ မြေအောက်ခန်းများ၊ စျေးဝယ်စင်တာများ၊ ရုံးခန်းများ၊ ကားရပ်နားရန်နေရာများ။
| 1. လျှပ်စစ်သတ်မှတ်ချက် | |||
| DCS | Uplink | Downlink | |
| ကြိမ်နှုန်းအပိုင်းအခြား | 1710 - 1775 MHz (20 MHz ကြိမ်နှုန်းဝင်းဒိုး) | 1805 - 1880 MHz (20 MHz ကြိမ်နှုန်းဝင်းဒိုး) | |
| Repeater အမျိုးအစား | Digital Filter Repeater (DFR)၊ အနည်းဆုံး 3 sub slot band | ||
| အများဆုံးရရှိခြင်း။ | 95dB | 95dB | |
| Flatness ကိုရယူပါ။ | ≤5dB(PP) | ||
| အထွက်ပါဝါ | 30dBm±1dB | 40dBm±1dB | |
| Band Gain ထဲက | ± 400 KHz | ≥25 dBc | |
| ± 600 KHz | ≥35 dBc | ||
| ±1MHz | ≥40 dBc | ||
| ±5MHz | ≥50 dBc | ||
| Intermodulation ထုတ်ကုန်များ | 9KHz ~ 1GHz | ≤-36dBm | ≤-36dBm |
| 1GHz ~ 12.75GHz | ≤-50dBc | ≤-50dBc | |
| ပြင်းထန်သော ထုတ်လွှတ်မှု | 9KHz ~ 1GHz | ≤-36dBm | |
| 1GHz ~ 12.75GHz | ≤-30dBm | ||
| WCDMA | Uplink | Downlink | |
| ကြိမ်နှုန်းအပိုင်းအခြား | 1945 - 1960 MHz | 2135 - 2150 MHz | |
| Repeater အမျိုးအစား | Digital Filter Repeater (DFR)၊ အနည်းဆုံး 3 sub slot band | ||
| အများဆုံးရရှိခြင်း။ | 94dB | 94dB | |
| Flatness ကိုရယူပါ။ | ≤2dB/3.84MHz | ||
| Band Gain ထဲက | 2.7 ≤ f_offset <3.5 MHz | < 60 dB | |
| 3.5 ≤ f_offset < 7.5 MHz | < 45 dB | ||
| 7.5 ≤ f_offset < 12.5 MHz | < 45 dB | ||
| 12.5 ≤ f_offset | < 35 dB | ||
| အထွက်ပါဝါ | 29dBm±1dB | 39dBm±1dB | |
| ACRR | 45dBc/30KHz@±5MHz | 45dBc/30kHz@±5mhz | |
| 50dBc/30KHz@±10MHz | 50dBc/30kHz@±5mhz | ||
| ကြိမ်နှုန်းတည်ငြိမ်မှု | ≤± 0.01ppm | ||
| Vector Magnitude အမှား | ≤12.5% | ||
| Peak Code Domain အမှား | ≤-35dB@ Spreading Factor 256 | ||
| DCS & WCDMA | |||
| Manual Gain Control | 1dB အဆင့်တွင် 31dB | ||
| အလိုအလျောက်ရရှိခြင်းထိန်းချုပ်မှု | ≥ 40dB | ||
| မက်တယ်။မပျက်စီးဘဲ ပါဝါထည့်သွင်းပါ။ | ≥ 0dBm | ||
| ဆူညံပုံ | ≤5dB | ||
| VSWR | ≤1.4 | ||
| အသွားအလာစာရင်းဇယား | ဟုတ်တယ် | ||
| အဖွဲ့နှောင့်နှေးခြင်း။ | ≤ 8μs | ||
| ပါဝါစားသုံးမှု | 280W | ||
| လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ | AC 110/ 220 V၊ 50/ 60 Hz | ||
| 2. စက်ပိုင်းဆိုင်ရာသတ်မှတ်ချက် | |||
| Dimensions | 440*500*235mm | ||
| အလေးချိန် | 34 ကီလိုဂရမ် | ||
| I/O Connector/ Impedance | N-အမျိုးသမီး / (အမည်ခံ)50Ω | ||
| 3. ပတ်ဝန်းကျင်သတ်မှတ်ချက် | |||
| IP အဆင့်သတ်မှတ်ချက် | IP65 | ||
| Operating အပူချိန် | -25 ~ 55°C | ||
| 4. စောင့်ကြည့်ရေးသတ်မှတ်ချက် | |||
| စောင့်ကြည့်ရေး | UL/DL ရရှိမှု | UL/DL ATT | |
| UL/DL PA ခလုတ် | နှိုးစက် Message | ||
| ထိန်းချုပ်မှု | UL/DL ATT | UL/DL PA ခလုတ် | |
ဤကြိမ်နှုန်းများကို ပံ့ပိုးပါ-
| ကြိမ်နှုန်းအပိုင်းအခြား | Uplink | Downlink |
| CDMA 450 | 452.5 - 457.5MHz | 462.5 - 467.5MHz |
| LTE700 A/B | 699- 716MHz | 729- 746MHz |
| LTE700 C | 777- 787MHz | 746- 756MHz |
| LTE700 D | 788- 798MHz | 758- 768MHz |
| LTE 800 | 832- 862MHz | 791- 821MHz |
| iDEN | 806- 824MHz | 851- 869MHz |
| CDMA 800/GSM 850 | 824- 849MHz | 869- 894MHz |
| GSM 900 | 890- 915MHz | 935- 960MHz |
| EGSM | 880 - 915MHz | 925 - 960MHz |
| AWS 1700 | 1710- 1755MHz | 2110- 2155MHz |
| DCS 1800 | 1710- 1785MHz | 1805- 1880MHz |
| PCS 1900 | 1850- 1910MHz | 1930- 1990MHz |
| WCDMA/3G 2100 | 1920- 1980MHz | 2110- 2170MHz |
| LTE 2600 | 2500- 2570MHz | 2620- 2690MHz |
Digital Repeater လျှောက်လွှာပုံစံ-
အိမ်တွင်း လွှမ်းခြုံမှု-
ပြင်ပလွှမ်းခြုံမှု-
