| အရေအတွက်: | |
|---|---|
တရုတ်
GREETWIN
SGS၊ ISO9001၊ CE၊ ROHS
GW-33ICS-E
1pcs
ညှိနှိုင်း
PE Foam ဖြင့် ကာတွန်
ငွေပေးချေမှုလက်ခံရရှိပြီးနောက် 3 အလုပ်ဖွင့်ရက်
T/T၊ L/C၊ Western Union၊ MoneyGram
တစ်လလျှင် 5000pcs

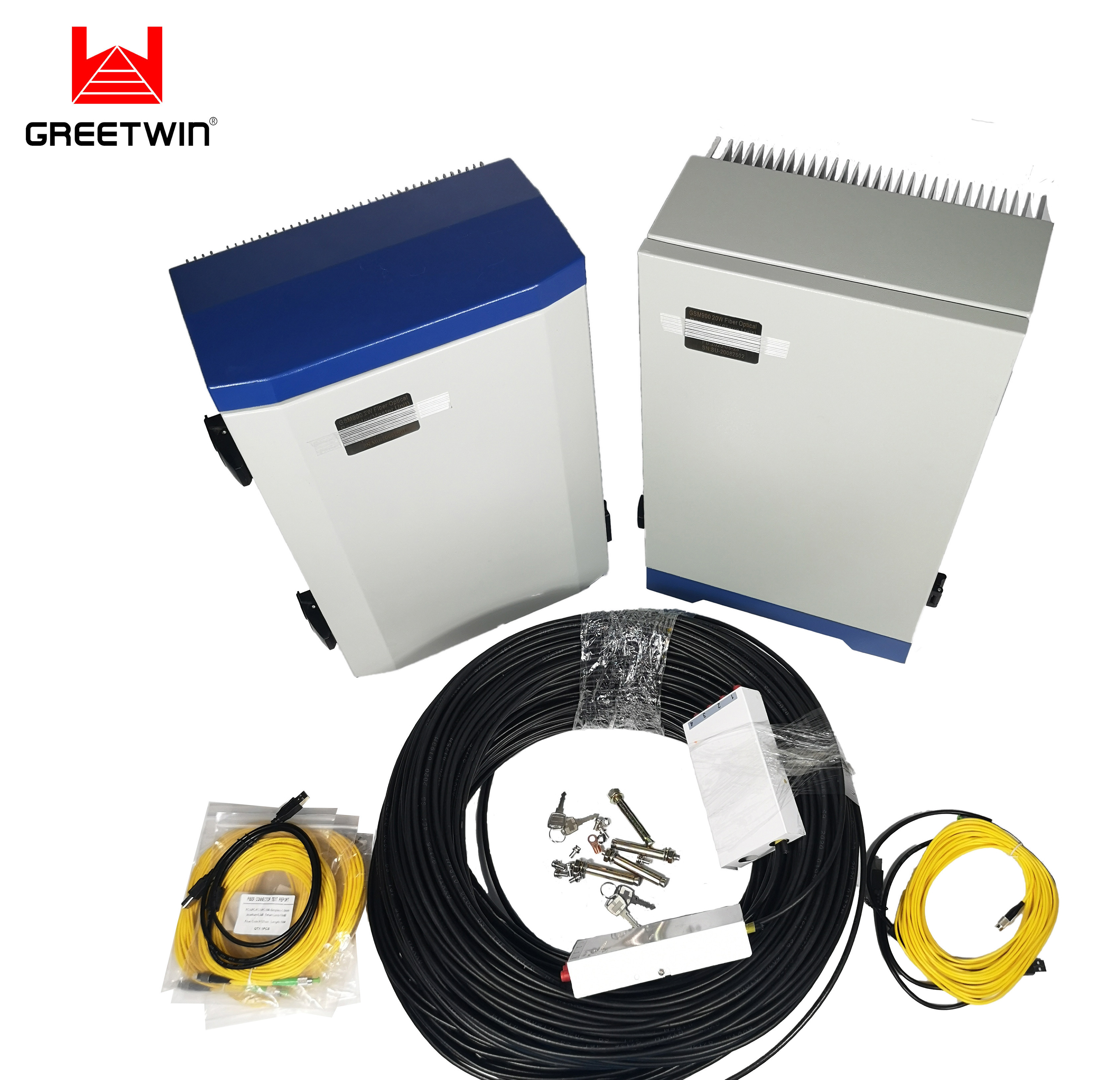

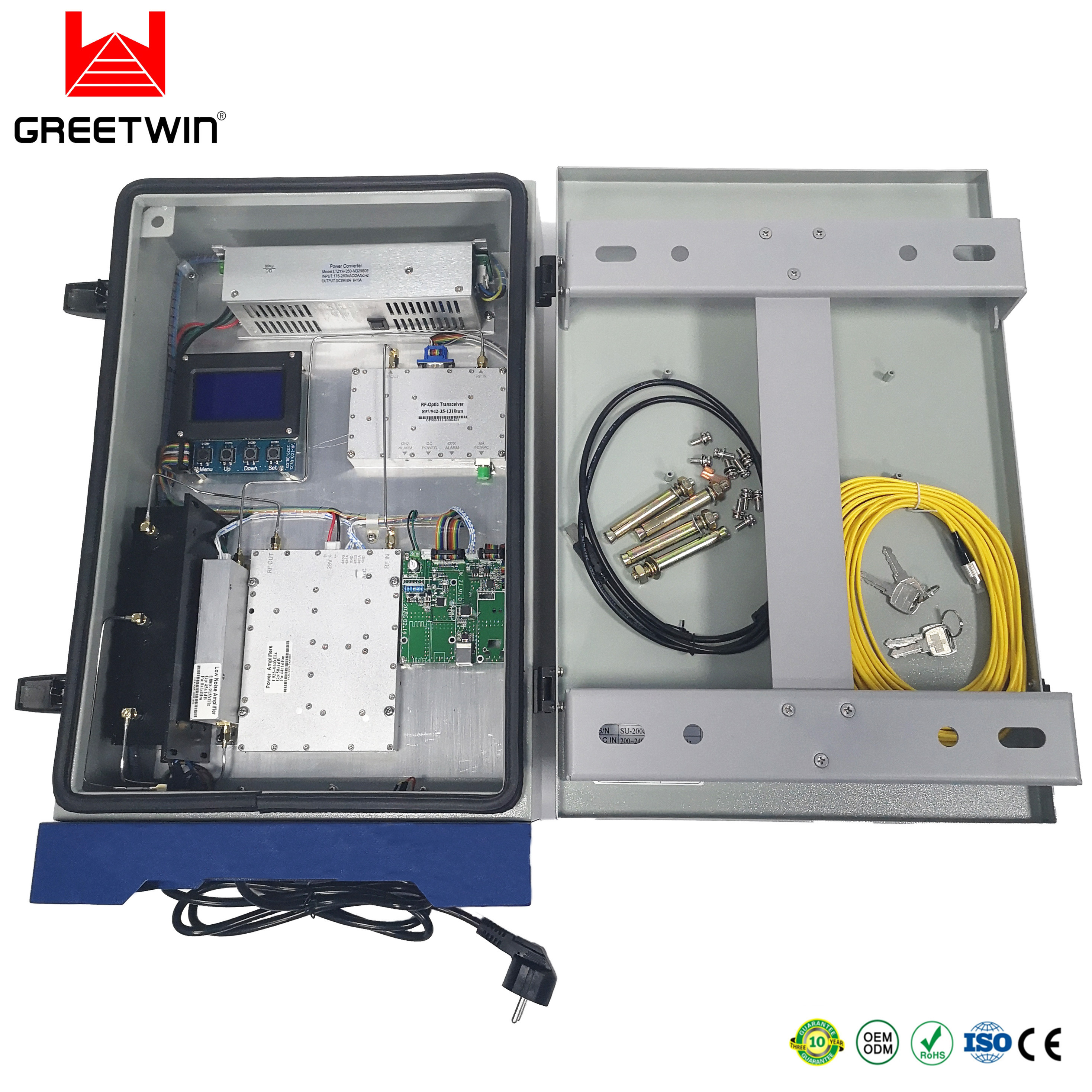

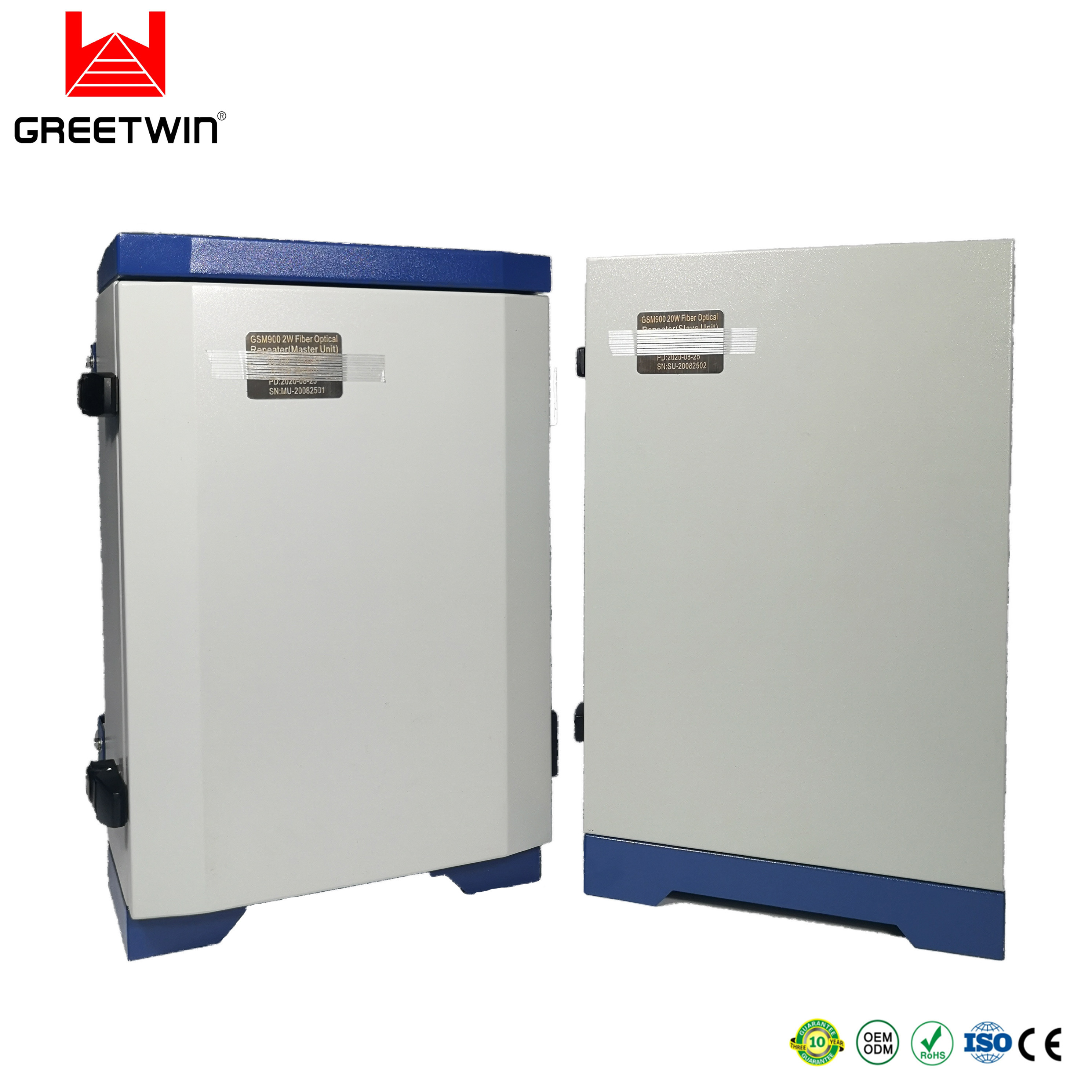

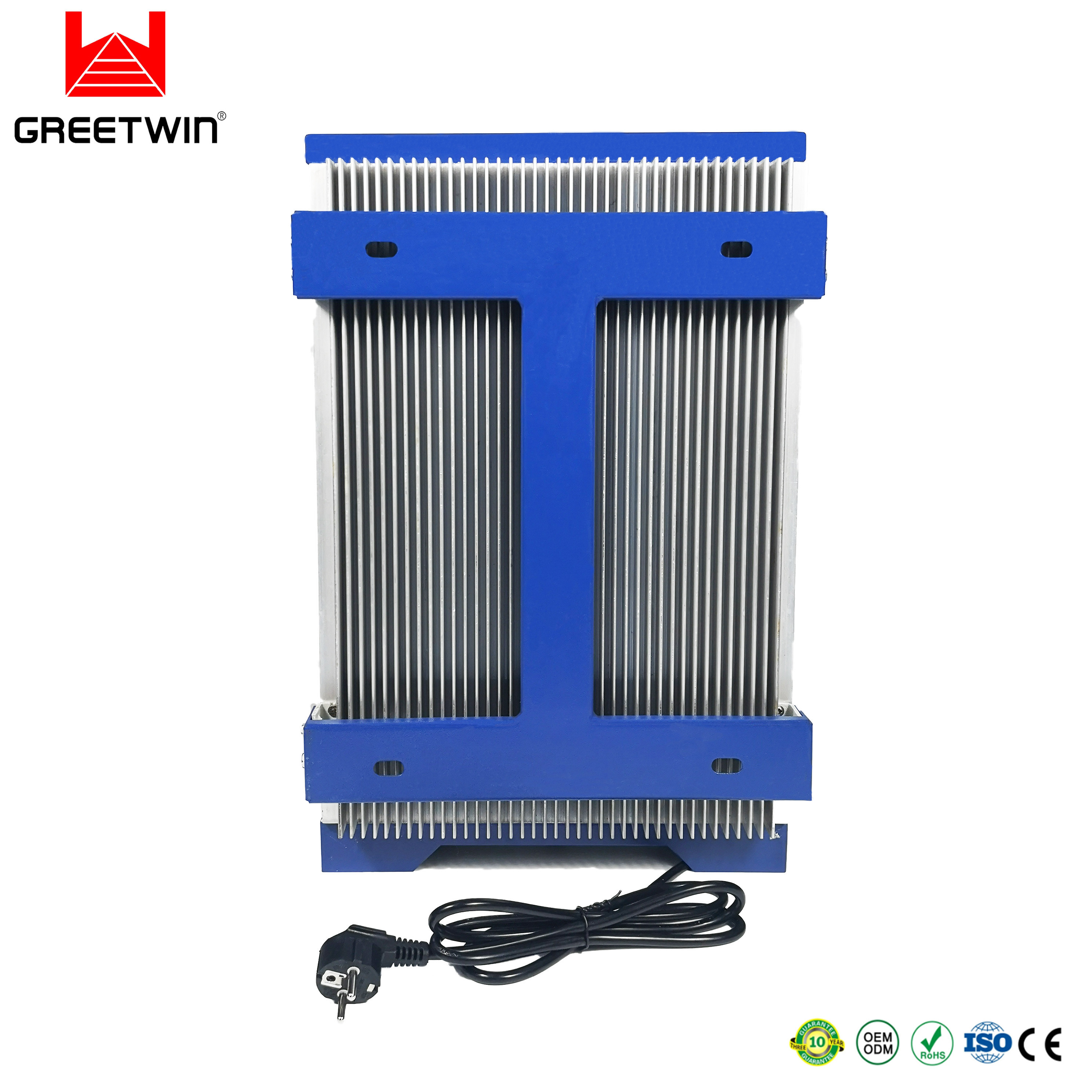

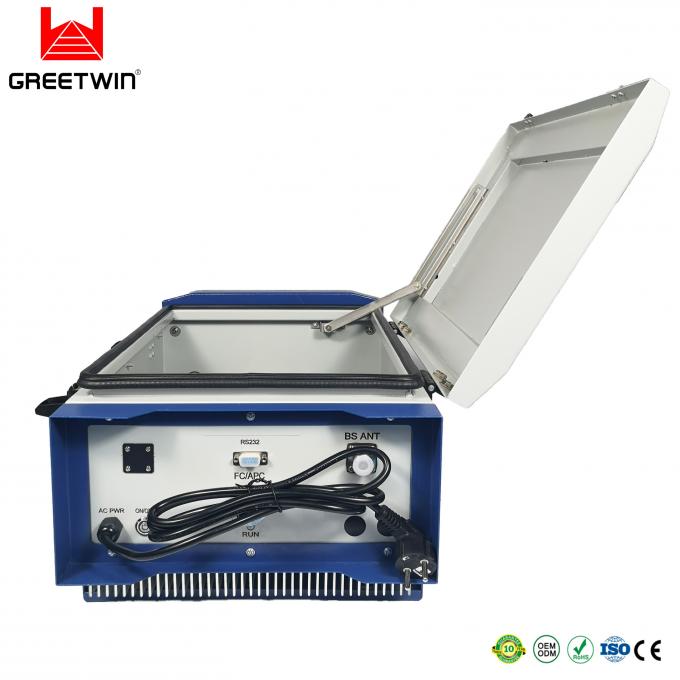

ပြင်ပ 2W EGSM900 တစ်ခုတည်းသော ကြိမ်နှုန်း ICS repeater မိုဘိုင်းဖုန်း 4g 2g 3g gsm အသံချဲ့စက် အသံချဲ့စက် နှိုးဆော်ချက်
ICS Repeater (Interference Cancellation System) သည် DSP (Digital Signal Processing) ကိုအသုံးပြုခြင်းဖြင့် အလှူရှင်နှင့် လွှမ်းခြုံအင်တင်နာများကြားတွင် အချိန်နှင့်တပြေးညီ RF တုံ့ပြန်ချက်ကြောင့် ဖြစ်ပေါ်လာသော အနှောင့်အယှက်အချက်ပြမှုများကို အလိုအလျောက်သိရှိနိုင်ပြီး ပယ်ဖျက်နိုင်သည့် single-band RF repeater အမျိုးအစားအသစ်ဖြစ်သည်။ နည်းပညာ။၎င်းသည် အနှောင့်အယှက်အချက်ပြမှုများကို စဉ်ဆက်မပြတ် တည်ငြိမ်စွာ ပယ်ဖျက်နိုင်ပြီး ပတ်ဝန်းကျင်ရှိ RF ပတ်၀န်းကျင် (ပုံသေနှင့် မိုဘိုင်းအရာဝတ္ထုများအပါအဝင်) ပြောင်းလဲမှုတိုင်းအတွက် လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။
| ပစ္စည်းများ | သတ်မှတ်ချက် | ||
| Uplink | Downlink | ||
| အလုပ်လုပ်တဲ့ လှိုင်းနှုန်း (MHz) | 880-915Mhz | 925-960Mhz | |
| အများဆုံး အမြတ်(dB) | 90±3dB | 90±3dB | |
| အထွက်ပါဝါ (dBm) | 27±1 | 33±1 | |
| မက်တယ်။ALC အဆင့် | ≥25dB | ||
| Noise Coefficient (dB) | ≤5 | ||
| ဂီယာနှောင့်နှေးခြင်း (ကျွန်ုပ်တို့) | ≤10 | ||
| ကြိမ်နှုန်းသည်းခံမှု (ppm) | ≤0.05 | ||
| Band အတက်အကျ (dB) | ≤3 | ||
| ACPR(dBc) | ≤-45 | ||
| ချိန်ညှိမှုအကွာအဝေး (dB) ရရှိရန် | ≥30 | ||
| ချိန်ညှိမှု linearity ကိုရယူပါ။ | 10 dB | ±1.0 | |
| 20 dB | ±1.0 | ||
| 30 dB | ±1.5 | ||
| ဆိပ်ကမ်း VSWR | ≤1.5 | ||
| RF မျက်နှာပြင် | N-အပျို | ||
| သီးသန့်ထားခြင်း၊ ခွဲထားခြင်း | 10dB ထက်နည်းသော အထီးကျန်ခြင်း၊ ကိုယ့်ကိုယ်ကိုယ် စိတ်လှုပ်ရှားခြင်းမဟုတ်၊EVM≤12% | ||
| လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ | 220VAC±44V | ||
| စောင့်ကြည့် | Local USB | ||
| အဝေးထိန်း SMS သို့မဟုတ် 3G & 4G ဒေတာ | |||
| Operating အပူချိန် | -20âƒï½ž+55âƒï¼› | ||
| နှိုင်းရစိုထိုင်းဆ | ≤95% | ||
| Dimensions | 510*300*185mm | ||
| အလေးချိန် | 20KG | ||
| အကာအကွယ်အတန်း | IP65 | ||
သမားရိုးကျ ပြင်ပဝဘ်ဆိုက်သည် ဒေသတွင်း တပ်ဆင်မှုပတ်ဝန်းကျင် ကန့်သတ်ချက်ကြောင့် မကြာခဏ ထိခိုက်လေ့ရှိသောကြောင့် အလှူရှင်အင်တင်နာနှင့် ပြန်လည်ထုတ်လွှင့်မှု အင်တင်နာကြားတွင် အထီးကျန်မှုကို မတိုးတက်နိုင်ပါ။စက်ပစ္စည်းများကို တပ်ဆင်၍ ပုံမှန်အတိုင်း ဖွင့်၍မရသောကြောင့် ICS repeater သည် ဤပြဿနာမျိုးကို ဖြေရှင်းရန် အလွန်ကောင်းမွန်ပါသည်။
စက်ပစ္စည်း၏ မြင့်မားသော အမြတ်
သမားရိုးကျ wireless outdoor site သည် သီးခြားခွဲထားခြင်းဖြင့် 15dB ရရှိမှုထက် ပိုနေရမည်ဖြစ်သောကြောင့် ပတ်ဝန်းကျင်အား စိုက်ထူခြင်းဖြင့် ထိခိုက်နိုင်သောကြောင့် ICS repeater သည် အထက်ဖော်ပြပါ သြဇာလွှမ်းမိုးမှုကို ဖယ်ရှားပစ်ရန်၊ စက်ပစ္စည်းများ၏ အမြတ်ငွေကို တိုးမြင့်စေနိုင်သည်၊ အားနည်းသောအချက်ပြဧရိယာပုံမှန်လွှမ်းခြုံ။
Uplink Squelch လုပ်ဆောင်ချက်
ဒစ်ဂျစ်တယ်နည်းပညာနှင့် ဆော့ဖ်ဝဲလ်ရေဒီယိုပရိုဂရမ်ကို အသုံးချခြင်း၏ နိဒါန်းသည် စက်ပစ္စည်းများတွင် uplink squelch လုပ်ဆောင်ချက်ကို ရရှိစေပြီး Repeater ၏ အခြေခံဘူတာရုံသို့ ဝင်ရောက်နှောင့်ယှက်မှုကို လျှော့ချပေးသည်။
ကြိုးမဲ့ repeater နဲ့ ယှဉ်ရင်၊ ICS repeater တွင် အောက်ပါ အားသာချက်များ ရှိပါသည်။
fiber optic repeater နှင့် နှိုင်းယှဉ်ပါက ICS repeater သည် အောက်ပါ အားသာချက်များ ရှိပါသည်။
frequency shift repeater နှင့် နှိုင်းယှဉ်ပါက ICS repeater တွင် အောက်ပါ အားသာချက်များ ရှိပါသည်။
ထူးခြားသော ဒစ်ဂျစ်တယ်လုပ်ဆောင်ခြင်းနည်းပညာဖြင့်၊ 900M ICS repeater သည် ပြင်ပယိုစိမ့်မှုလမ်းကြောင်း၏ ထုတ်လွှင့်မှုဝိသေသလက္ခဏာများကို ထိရောက်စွာဖမ်းယူပြီး ခြေရာခံနိုင်သည်၊ ထုတ်လွှင့်မှုဝိသေသလက္ခဏာများသည် FIR filter နှင့် ညီမျှနိုင်ပြီး ၎င်းကို mirror filter ဟုခေါ်သည်။စံပြအခြေအနေအရ mirror filter သို့ ပေးပို့မည့် signal ပေးပို့သည့်အချက်မှာ External leakage signal သည် export နှင့် mirror filter ဖြင့် reception တွင် တူညီသောကြောင့် input signal အတွင်းရှိ mirror filter output ကို နုတ်နိုင်စေရန်၊ နှောင့်ယှက်မှုကို ဖိနှိပ်ရန်။ပြင်ပယိုစိမ့်မှုပတ်ဝန်းကျင်ကို မသိရှိနိုင်သောကြောင့် ပြောင်းလဲနေသောကြောင့်၊ 900M ICS repeater သည် တုံ့ပြန်မှုတားဆီးခြင်း စံကိုက်ညှိခြင်းအခြေအနေတွင် ယိုစိမ့်မှုလမ်းကြောင်း၏ ဂီယာလမ်းကြောင်း၏ ဂီယာဝိသေသလက္ခဏာများကို ဖမ်းယူပြီး ပုံမှန်လည်ပတ်မှုတွင် ပြင်ပပတ်ဝန်းကျင်ပြောင်းလဲမှုများကို ခြေရာခံကြည့်ရှုပါ။

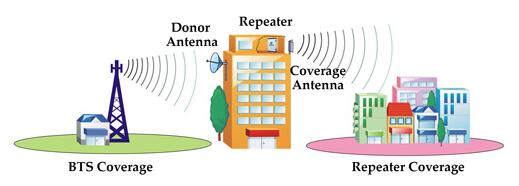

လျှောက်လွှာပုံစံ-
အိမ်တွင်း လွှမ်းခြုံမှု-
ပြင်ပလွှမ်းခြုံမှု-
ပုံတွင်ပြထားသည့်အတိုင်း

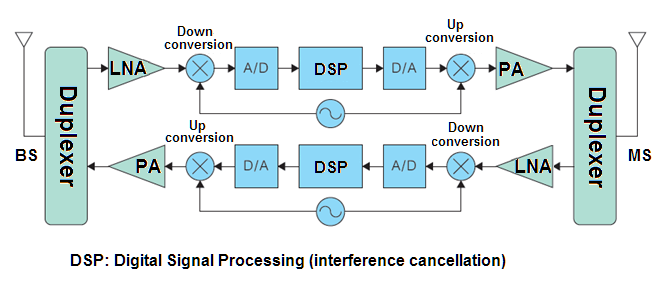

ပုံ 1 ICS Repeater System Principle Diagram
ICM Module တွင်- Frequency converter၊ A/D၊ D/A၊ Digital Signal Processing (အနှောင့်အယှက် ပယ်ဖျက်ခြင်း)။
