အရေအတွက်: | |
---|---|
ရှန်ကျန်း၊ တရုတ်
GREETWIN
SGS၊ ISO9001
GW-36FORV
1pcs
ညှိနှိုင်း
PE Foam ဖြင့် ကာတွန်
ငွေပေးချေမှုလက်ခံရရှိပြီးနောက် 3 အလုပ်ဖွင့်ရက်
T/T၊ L/C၊ Western Union၊ MoneyGram
တစ်လလျှင် 5000pcs

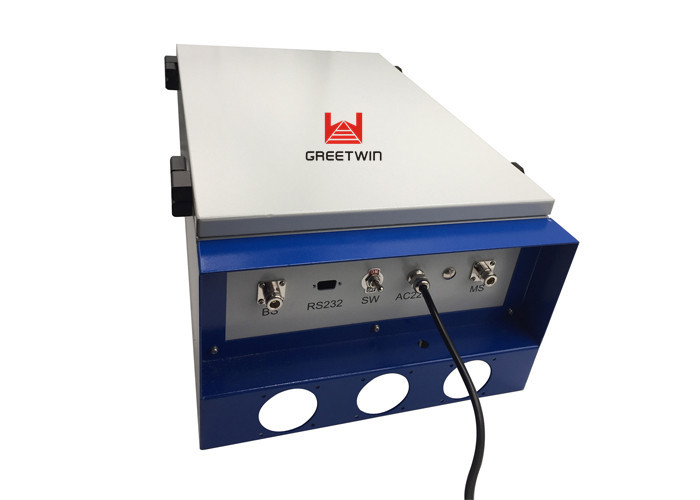

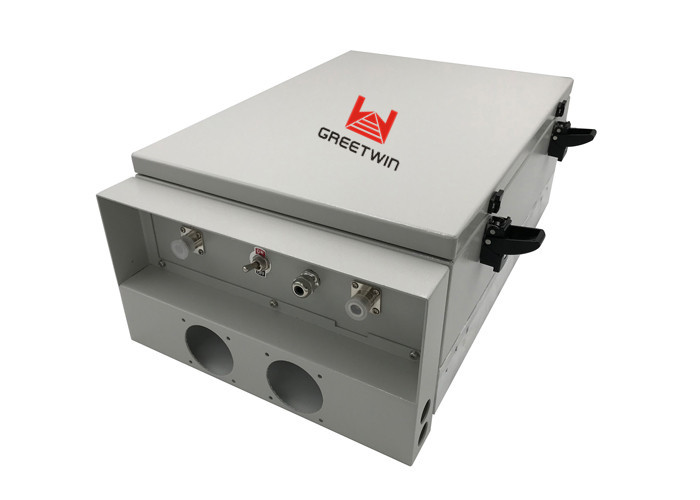

Fiber Optical Repeater VHF400MHz Cable-Access Mobile Signal Repeater 36W
Fiber Optical Repeater ဖော်ပြချက်-
Wireless Fiber Optical Repeater သည် လုံးဝကြိုးမဲ့မဟုတ်ပါ။Donor ယူနစ်တွင်၊ ၎င်းသည် BTS တွင် တိုက်ရိုက် Cable-Acees ဖြစ်ပြီး၊ Remote Unit တွင် ၎င်းသည် Wireless လွှမ်းခြုံမှုဖြစ်သည်။ကြိုးမဲ့နားလည်ရန် အလွယ်ကူဆုံးနည်းလမ်းမှာ သင့်ဆယ်လူလာ သို့မဟုတ် ကြိုးမဲ့ဖုန်းကို ဆက်သွယ်ပေးသည့် ကြိုးကို ဖုန်းစနစ် သို့မဟုတ် သင့်ကွန်ပြူတာ သို့မဟုတ် အခြားခရီးဆောင်အင်တာနက်ကိရိယာအား ကွန်ရက်သို့ ချိတ်ဆက်ပေးသည့် patchcord ကြိုးကို အစားထိုးသည့် လင့်ခ်တစ်ခုအဖြစ် ယူဆရန်ဖြစ်သည်။ကြိုးမဲ့စနစ်ကို နားလည်ရန်၊ ဆဲလ်လူလာကြိုးမဲ့ဖုန်းများ၊ အဆောက်အအုံအတွင်း ကြိုးမဲ့ကြိုးမဲ့၊ မြူနီစီပယ် သို့မဟုတ် သီးသန့်ကြိုးမဲ့လင့်ခ်များနှင့် ကွန်ပျူတာအရံချိတ်ဆက်မှုအတွက် အသုံးပြုသည့် အကွာအဝေးအချို့ကိုပင် ကြိုးမဲ့စနစ်များအပါအဝင် ကွဲပြားပြီး ထူးခြားသောကြိုးမဲ့စနစ်များကို ကြည့်ရှုရန် လိုအပ်ပါသည်။
နှုတ်ဆက်ပါတယ်။ Fiber Optic Repeaters စနစ်သည် Base Station (BTS) အသစ်တပ်ဆင်ခြင်းထက် များစွာစျေးသက်သာသော မိုဘိုင်းအချက်ပြမှု အားနည်းသော ပြဿနာများကို ဖြေရှင်းရန်အတွက် ဒီဇိုင်းထုတ်ထားပါသည်။RF Repeaters စနစ်၏ အဓိကလုပ်ဆောင်ချက်- အောက်လင့်ခ်အတွက် BTS မှ အချက်ပြမှုများကို Master Unit(MU) သို့ ပေးပို့ပြီး MU သည် RF အချက်ပြမှုအား လေဆာအချက်ပြမှုအဖြစ် ပြောင်းလဲပြီးနောက် အဝေးထိန်းယူနစ်(RU)သို့ ထုတ်လွှင့်ရန်အတွက် ဖိုက်ဘာသို့ ကျွေးမွေးပါသည်။ထို့နောက် RU သည် လေဆာအချက်ပြမှုကို RF အချက်ပြမှုအဖြစ် ပြောင်းကာ IBS သို့မဟုတ် လွှမ်းခြုံအင်တာနာသို့ ပါဝါမြင့်မားစေရန် ချဲ့ထွင်ရန် Power Amplifier ကို အသုံးပြုပါ။up link၊ ပြောင်းပြန်ဖြစ်စဉ်တစ်ခုအတွက်၊ သုံးစွဲသူမိုဘိုင်းမှ အချက်ပြမှုများကို MU ၏ MS port သို့ ပေးပို့သည်။Duplexer မှတစ်ဆင့် အချက်ပြအား ပိုမိုကောင်းမွန်စေရန် ဆူညံသံနည်းသော အသံချဲ့စက်ဖြင့် အချက်ပြမှုကို ချဲ့သည်။ထို့နောက် အချက်ပြမှုများကို RF fiber optical module တွင် ဖြည့်သွင်းပြီးနောက် လေဆာအချက်ပြမှုများအဖြစ် ပြောင်းလဲပြီးနောက် လေဆာအချက်ပြမှုကို MU သို့ ပေးပို့ပြီး RU မှ လေဆာအချက်ပြမှုကို RF optical transceiver မှ RF အချက်ပြအဖြစ်သို့ ပြောင်းလဲပါသည်။ထို့နောက် RF အချက်ပြမှုများကို BTS ထံ ပေးပို့သော ပိုမိုအားကောင်းသည့် အချက်ပြများအဖြစ် ချဲ့ထွင်သည်။
Fiber Optic Repeater (FOR) သည် ထိုနေရာတွင် အားနည်းသော မိုဘိုင်းအချက်ပြမှု ပြဿနာများကို ဖြေရှင်းရန်အတွက် ဒီဇိုင်းထုတ်ထားခြင်းဖြစ်သည်- BTS (Base Transceiver Station) နှင့် ဝေးကွာပြီး မြေအောက်ဖိုက်ဘာအော်တစ်ကေဘယ်လ်ကွန်ရက်ပါရှိသည်။
FOR စနစ်တစ်ခုလုံးတွင် အပိုင်းနှစ်ပိုင်းပါဝင်သည်- အလှူရှင်ယူနစ်နှင့် အဝေးထိန်းယူနစ်။၎င်းတို့သည် BTS (Base Transceiver Station) နှင့် fiber optic ကြိုးများမှတစ်ဆင့် မိုဘိုင်းလ်များကြားတွင် ကြိုးမဲ့အချက်ပြမှုကို ပွင့်လင်းမြင်သာစွာ ထုတ်လွှင့်ပေးပါသည်။
အလှူရှင်ယူနစ်သည် BTS ထံ တိုက်ရိုက်ချိတ်ဆက်ထားသော ချိတ်ဆက်ကိရိယာမှတဆင့် BTS အချက်ပြမှုကို ဖမ်းယူသည် (သို့မဟုတ် Donor Antenna မှတဆင့် လေဝင်လေထွက် RF ထုတ်လွှင့်မှုမှတဆင့်) ဖမ်းယူပြီးနောက် ၎င်းအား optic signal အဖြစ်သို့ ပြောင်းလဲကာ ချဲ့ထွင်ထားသော အချက်ပြမှုကို ဖိုက်ဘာအေပတစ်ကေဘယ်ကြိုးများမှတစ်ဆင့် အဝေးထိန်းဌာနသို့ ပို့လွှတ်ပါသည်။အဝေးထိန်းယူနစ်သည် optic အချက်ပြမှုကို RF အချက်ပြမှုအဖြစ် ပြန်ပြောင်းပြီး ကွန်ရက်လွှမ်းခြုံမှု မလုံလောက်သည့်နေရာများသို့ အချက်ပြမှုကို ပံ့ပိုးပေးမည်ဖြစ်သည်။မိုဘိုင်းအချက်ပြမှုကိုလည်း ချဲ့ထွင်ပြီး ဆန့်ကျင်ဘက်လမ်းကြောင်းမှ BTS သို့ ပြန်ပို့သည်။
အလှူရှင်ယူနစ်မှ BTS အချက်ပြမှုကို လက်ခံရရှိသည့်နည်းလမ်းအရ FOR အမျိုးအစား နှစ်မျိုးရရှိနိုင်သည်-
Cable-Access FOR− BTS ထံ တိုက်ရိုက်ပိတ်သော တွဲဆက်ကိရိယာမှတစ်ဆင့် BTS အချက်ပြမှုကို လက်ခံရန် (အကြံပြုထားသည်);
ကြိုးမဲ့-အသုံးပြုခွင့် FOR: အလှူရှင်အင်တင်နာမှတဆင့် BTS အချက်ပြမှုကို လက်ခံရရှိရန် (BTS သို့ ဖိုင်ဘာအော့ပတစ်ကေဘယ်လ်ကြိုးမရှိသည့်အခါတွင် အသုံးပြုနိုင်ပါသည်);Band-Selective နှင့် Channel-Selective ဟူ၍ အမျိုးအစားခွဲ 2 ခု ခွဲခြားနိုင်သည်။
Fiber Optical Repeater အင်္ဂါရပ်များ:
1. မြင့်မားသောအဆင့်၊ မြင့်မားသောရရှိနိုင်မှု၊ ထိန်းသိမ်းရန်အဆင်ပြေသည်။
2. အတွင်းပိုင်းအသိဉာဏ်စောင့်ကြပ်ကြည့်ရှုချမှတ်, ထိန်းသိမ်းဘို့ချွတ်ယွင်းများကိုရှာဖွေရန်အဆင်ပြေသည်;
3. ပါဝါသုံးစွဲမှုနည်းခြင်း၊ အလွန်ကောင်းမွန်သော အပူကို စုပ်ယူနိုင်ခြင်း၊
4. မြင့်မားသော linearity PA၊ မြင့်မားသောစနစ်အမြတ်;
5. အလိုအလျောက် ချို့ယွင်းချက် နှိုးဆော်သံ & အဝေးထိန်း ထိန်းချုပ်မှုဖြင့် ဒေသတွင်းနှင့် အဝေးထိန်းစနစ် (ချန်လှပ်ထားနိုင်သည်)။
6. ကျစ်လစ်သောအရွယ်အစား၊ တပ်ဆင်ခြင်းနှင့် နေရာရွှေ့ပြောင်းခြင်းအတွက် ပြောင်းလွယ်ပြင်လွယ်၊
7. ရာသီဥတုဒဏ်ခံနိုင်သော ဒီဇိုင်း၊
8. MOU တစ်ခုသည် Max 8 ROU များကို ပံ့ပိုးနိုင်ပြီး ကုန်ကျစရိတ်သက်သာစေပြီး တပ်ဆင်မှုလွယ်ကူသည်။
FOR သည် ဤကိစ္စအတွက် အဓိကအားဖြင့် သက်ဆိုင်သည်-
· မြေအောက်ဖိုက်ဘာအော့ပတစ်ကေဘယ်လ်ကွန်ရက်သည် ဖုံးလွှမ်းရမည့်ဧရိယာအောက်တွင်ရှိနေပြီး၊
· BTS နှင့်ဖုံးလွှမ်းရမည့်ဧရိယာကြားတွင်ကြီးမားသောအတားအဆီးမြေပြင်အနေအထားရှိသည်။
· BTS နှင့်ဖုံးလွှမ်းမည့်ဧရိယာအကြားအကွာအဝေးသည် 20 ကီလိုမီတာဖြစ်သည်။
RFR (RF repeater) နှင့် FSR (frequency shift repeater) နှင့် နှိုင်းယှဉ်ပါက FOR သည် အောက်ပါ အကျိုးကျေးဇူးများနှင့် အားနည်းချက်များ ရှိပါသည်။
လိုလားသူ-
မိမိကိုယ်ကို တုန်လှုပ်ခြင်း မရှိတော့ဘဲ တပ်ဆင်တည်နေရာကို ရွေးချယ်ရန် လွယ်ကူသည်။
Cable-Access အမျိုးအစားအတွက်၊ Donor Unit မှ ကောက်ယူထားသော သန့်စင်သော BTS signal သည် signal noise ကို များစွာလျှော့ချပေးမည်ဖြစ်ပါသည်။
အဝေးထိန်းယူနစ်ကို BTS လွှမ်းခြုံမှုမှ တပ်ဆင်နိုင်သည်။
360 ဒီဂရီ လွှမ်းခြုံမှု အပြည့်အစုံကို သိရှိနိုင်သည်။
ကြိမ်နှုန်းရင်းမြစ်ကို လင့်ခ်ကြိမ်နှုန်းအဖြစ် သိမ်းပိုက်ရန် မလိုအပ်ပါ။
အဲကွန်း-
· စက်ကိရိယာစုစုပေါင်းကုန်ကျစရိတ် ပိုများသည်။
· Donor Unit နှင့် Remote Unit အကြား ဖိုက်ဘာအလင်းချိတ်ဆက်မှု လိုအပ်ပါသည်။
လျှောက်လွှာ
အချက်ပြ လွှမ်းခြုံမှုကို ချဲ့ထွင်ရန် သို့မဟုတ် အချက်ပြမှု အားနည်းသော သို့မဟုတ် မရရှိနိုင်သည့် ကန်းသည့် ဧရိယာကို ဖြည့်ရန်။
· ပြင်ပ- လေဆိပ်များ၊ ခရီးသွားဒေသများ၊ ဂေါက်ကွင်းများ၊ ဥမင်များ၊ စက်ရုံများ၊ သတ္တုတွင်းခရိုင်များ၊ ကျေးရွာများ၊ အဝေးပြေးလမ်းများ
· အတွင်းပိုင်း- ဟိုတယ်များ၊ ပြပွဲစင်တာများ၊ မြေအောက်ခန်းများ၊ စျေးဝယ်စင်တာများ၊ ရုံးခန်းများ၊ ကားရပ်နားရန်နေရာများ။
Master Unit(MU) နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်-
ပစ္စည်းများ | စမ်းသပ်မှုအခြေအနေ | နည်းပညာဆိုင်ရာသတ်မှတ်ချက် | မှတ်စုတို | |||
Downlink | Uplink | |||||
ကြိမ်နှုန်းအပိုင်းအခြား | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | 420-425MHz | 410-415MHz | |||
Bandwidth | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | 5MHz | ||||
အထွက်ပါဝါ | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | - | 0dBm | |||
အများဆုံး RF ထည့်သွင်းမှုအဆင့် | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | -30dBm | - | |||
အနည်းဆုံး RF ထည့်သွင်းမှုအဆင့် | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | -110dBm | - | |||
ထိခိုက်မှုမရှိဘဲ Max RF ထည့်သွင်းမှု | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | 10dBm | - | |||
ဆူညံပုံ | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | ≤5dB | - | |||
VSWR | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | ≤1.5 | ||||
အချိန်နှောင့်နှေးခြင်း။ | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | ≤12.0μs | ||||
ပြင်းထန်သော ထုတ်လွှတ်မှု | 9kHz-1GHz | BW: 30KHz | ≤-36 | ≤-36 | ||
1GHz-12.75GHz | BW: 30KHz | ≤-30 | ≤-30 | |||
ချိတ်ဆက်ကိရိယာ | N-အပျို | |||||
Optical Specifications များ | ||||||
Optical Output ပါဝါ | -8dBm±2dB | - | ||||
Optical Max Input ပါဝါ | +4dBm | |||||
Optical Min Input ပါဝါ | +0dBm | |||||
Optical Input ပျက်စီးမှုအဆင့် | +10dBm | |||||
အလင်းအလျား | DL- 1310nm၊ UL- 1550nm | |||||
Optical Loss | ≤10dB / optical splitter ဆုံးရှုံးမှု ပါဝင်သည်။ | |||||
Optical Connector | FC/APC(WDM၊ အူတိုင်တစ်ခု) | |||||
Optical Ports နံပါတ်များ | ၁-၄ | |||||
Power Supply နှင့် Mechanical Specifications | ||||||
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ | AC220V±60V၊45~55Hz | |||||
အတိုင်းအတာ | 530mm*310mm*190mm | |||||
အလေးချိန် | 19 ကီလိုဂရမ် | |||||
မက်တယ်။ပါဝါစားသုံးမှု | 150W | |||||
Operating အပူချိန် | -5~+45℃ | |||||
လည်ပတ်နေသော စိုထိုင်းဆ | ≤85% | |||||
ပတ်ဝန်းကျင် အတန်း | IP65 | |||||
RF ချိတ်ဆက်ကိရိယာ | N-Female၊ 50ohm | |||||
MTBF | ≥50000 နာရီ | |||||
အင်တာဖေ့စ်ကို စောင့်ကြည့်ပါ။ | Local Monitor- အဝေးထိန်းမော်နီတာ- RS232 ၊GSM/UMTS MODEM | ရွေးချယ်မှု | ||||
နှိုးစက်အမျိုးအစား | ပါဝါမရှိခြင်း၊ အပူချိန်လွန်ခြင်း၊ RU မအောင်မြင်ပါ။ |
အဝေးထိန်းယူနစ် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်-
ပစ္စည်းများ | စမ်းသပ်မှုအခြေအနေ | နည်းပညာဆိုင်ရာသတ်မှတ်ချက် | ||||
Downlink | Uplink | |||||
ကြိမ်နှုန်းအပိုင်းအခြား | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | 420-425MHz | 410-415MHz | |||
Bandwidth | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | 5MHz | ||||
အထွက်ပါဝါ (အမြင့်ဆုံး) | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | +36±2dBm | - | |||
မပျက်စီးဘဲ Max Input | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | -- | +10dBm | |||
Max Input RF အဆင့် | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | -- | -30dBm | |||
Min Input RF အဆင့် | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | -- | -110dBm | |||
ဆူညံပုံ | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | -- | ≤5dB | |||
ချိန်ညှိနိုင်သော အတိုင်းအတာ/အဆင့်ကို ရယူပါ။ | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | ≥25dB/1dB | ||||
ချိန်ညှိနိုင်သော အမှားကို ရယူပါ။ | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | ချိန်ညှိနိုင်သောအကွာအဝေးသည် 0~20dB၊ error≤1dB;≥21dB၊ error≤1.5dB | ||||
လှိုင်းဂယက် | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | bandwidth တွင် ≤3dB | ||||
ALC | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | max တွင် ≤10dB ထည့်သောအခါ။အထွက်အဆင့်၊ အထွက်ပြောင်းလဲမှု ≤±2dB၊ >10dB ထည့်သည့်အခါ၊ အထွက်ပြောင်းလဲမှု ≤±2dB သို့မဟုတ် ပိတ်ထားပါ။ | ||||
VSWR | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | ≤1.5 | ||||
အချိန်နှောင့်နှေးခြင်း။ | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | ≤12.0μs | ||||
ပြင်းထန်သော ထုတ်လွှတ်မှု | 9kHz-1GHz | BW: 30KHz | ≤-36 | ≤-36 | ||
1GHz-12.75GHz | BW: 30KHz | ≤-30 | ≤-30 | |||
Optical Specifications များ | ||||||
Optical Output ပါဝါ | 0~3dBm | |||||
အလင်းအလျား | DL- 1310nm၊ UL- 1550nm | |||||
Optical Loss | ≤10dB / optical splitter ဆုံးရှုံးမှု ပါဝင်သည်။ | |||||
Optical Connector | FC/APC(WDM၊ အူတိုင်တစ်ခု) | |||||
Optical Max ထည့်သွင်းပါဝါ | +4dBm | |||||
Optical Min ထည့်သွင်းပါဝါ | +0dBm | |||||
Optical input ပါဝါကို ထိခိုက်မှုမရှိဘဲ | +10dBm | |||||
Power Supply နှင့် Mechanical Specifications | ||||||
လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ | AC220V±60V၊45~55Hz | |||||
အတိုင်းအတာ | 530mm*310mm*190mm | |||||
အလေးချိန် | 19 ကီလိုဂရမ် | |||||
မက်တယ်။ပါဝါစားသုံးမှု | 200W | |||||
Operating အပူချိန် | -25~+55′ƒ | |||||
လည်ပတ်နေသော စိုထိုင်းဆ | ≤95% | |||||
ပတ်ဝန်းကျင် အတန်း | IP65 | |||||
RF ချိတ်ဆက်ကိရိယာ | N-Female၊ 50ohm | |||||
MTBF | ≥50000 နာရီ | |||||
အင်တာဖေ့စ်ကို စောင့်ကြည့်ပါ။ | Local Monitor- အဝေးထိန်းမော်နီတာ- RS232 ၊GSM/UMTS MODEM | |||||
နှိုးစက်အမျိုးအစား | ပါဝါမရှိ၊ PA Failure၊ VSWR၊ Over Power၊ Over Temperature |
MOU+ROU စနစ်တစ်ခုလုံး နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်-
ပစ္စည်းများ | စမ်းသပ်မှုအခြေအနေ | နည်းပညာဆိုင်ရာသတ်မှတ်ချက် | မှတ်စုတို | |
uplink | downlink | |||
ကြိမ်နှုန်းအပိုင်းအခြား | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | 420-425MHz | 410-415MHz | |
Bandwidth | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | 5MHz | ||
အထွက်ပါဝါ (အမြင့်ဆုံး) | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | +30±2dBm | +36±2dBm | |
ALC(dB) | 10dB ထည့်သွင်းပါ။ | â–⊃3;Po≤±2 | ||
Max Gain | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | 90±3dB | 90±3dB | @10dB optic လမ်းကြောင်း ဆုံးရှုံးမှု |
ချိန်ညှိနိုင်သော အပိုင်းအခြား(dB) ရရှိရန် | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | ≥30 | ||
ချိန်ညှိနိုင်သော Linear (dB) ရရှိရန် | 10dB | ±1.0 | ||
20dB | ±1.0 | |||
30dB | ±1.5 | |||
Band(dB) တွင် Ripple | ထိရောက်သော Bandwidth | ≤3 | ||
Max.input အဆင့် | 1 မိနစ် ဆက်လုပ်ပါ။ | -10 dBm | ||
နှောင့်နှေးခြင်း(ကျွန်ုပ်တို့) | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | ≤12 | ||
ဆူညံပုံ(dB) | ဝိုင်းတွင်အလုပ်လုပ်သည်။ | ≤5(အများဆုံးအမြတ်) | ||
ပြင်းထန်သော ထုတ်လွှတ်မှု | 9kHz~1GHz | ≤-36dBm/100kHz | ||
1GHz~ 12.75GHz | ≤-30dBm/1MHz | |||
ဆိပ်ကမ်း VSWR | BS ဆိပ်ကမ်း | ≤1.5 | ||
MS Port | ≤1.5 |
Fiber Optical Repeater တပ်ဆင်ခြင်း။
တပ်ဆင်ခြင်းတည်နေရာရွေးချယ်မှု စည်းမျဉ်း-
1. မသက်ဆိုင်သော ဝန်ထမ်းများကို ဆက်သွယ်ရန် မလွယ်ကူသောနေရာတွင် တပ်ဆင်ပါ။နှင့် power supply နှင့်အလှဆင်ရန်လွယ်ကူသောအရပ်ဌာန;
2. cable feeder ပါရှိပြီး၊ ဖိုက်ဘာချိတ်ဆက်မှုဖွင့်ရန် အဆင်ပြေပါသည်။
3. တပ်ဆင်ခြင်းတည်နေရာသည် အပူအရင်းအမြစ်နှင့် စိုစွတ်ခြင်းတို့ကို ရှောင်ကြဉ်သင့်သည်။
4. တပ်ဆင်ခြင်းတည်နေရာသည် လေ၀င်လေထွက်ကောင်းသင့်သည်။ အပူများ ပြေပျောက်စေရန်အတွက် နံရံ သို့မဟုတ် ရွက်တိုင်ပေါ်တွင် ဒေါင်လိုက်ချိတ်ထားရန် လိုအပ်ပါသည်။ တွဲလောင်းသည့်အခါ အပေါ်မှ ≥ 50 စင်တီမီတာနှင့် အောက်ခြေ ≥100 အကွာအဝေးမှ စဉ်းစားရန် လိုအပ်ပါသည်။ စင်တီမီတာ ;
Optical Fiber ချိတ်ဆက်မှု
Optical fiber connectors များသည် ယေဘုယျအားဖြင့် ၎င်းကို အနက်ရောင်အကာအကွယ်ကာဗာနှင့် light adapter နှင့် သက်ဆိုင်သော FC/PC အမျိုးအစားကို လက်ခံသင့်သည်။ ချိတ်ဆက်သည့်အခါတွင် ဖြန်းရန် ဆပ်ပြာများကို သန့်ရှင်းရေးကိရိယာများဖြင့် ကျေးဇူးပြု၍ ပေးပါ။besmirch လွှမ်းမိုးမှုရှိသော အလင်းလမ်းကြောင်း ထုတ်လွှင့်ခြင်းကို ရှောင်ရှားရန်အတွက်၊ အလင်းလမ်းကြောင်းထည့်သွင်းမှုဆုံးရှုံးမှုကို တိုးမြှင့်ပါ။ ချိတ်ဆက်သည့်အခါ ပုံတွင် ကျေးဇူးပြု၍ လိုက်နာပါ- သော့အပေါက်တွင် ဘော့တံကို ချိန်ရွယ်ပါ (ပုံပါအတိုင်း) ပလပ်တပ်ပြီးနောက် တင်းထားပါ- အလွန်တင်းကျပ် သို့မဟုတ် ချောင်လွန်း၍မရပါ။မဟုတ်ပါက၊ ၎င်းသည် optical connector ဆုံးရှုံးမှုအပေါ်အကျိုးသက်ရောက်လိမ့်မည်။
PS: optical cable က ကွန့်မတက်ပါဘူး၊ အကာအကွယ်ကောင်းကောင်းနဲ့ ကာဗာလိုပါတယ်။
