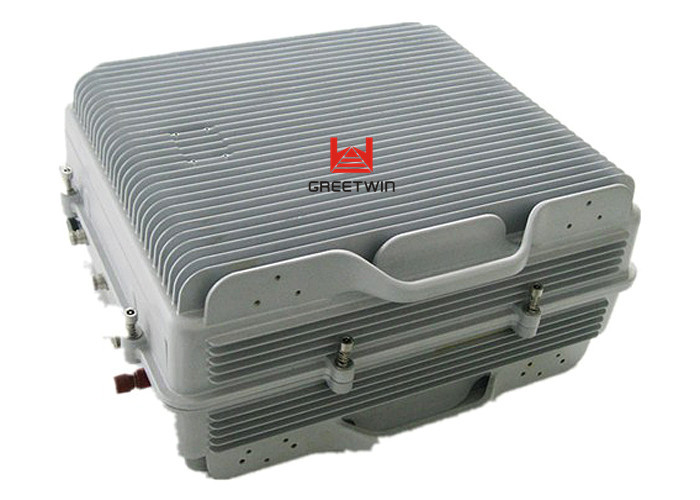

Wireless 8 Band Selective Repeater RF Cell Signal Amplifier အကျယ်အဝန်း
Outdoor Repeater သည် မိုဘိုင်းကွန်ရက်ကြိုးမဲ့လွှမ်းခြုံတည်ဆောက်မှု၏ အရေးကြီးသောအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။၎င်းသည် လုပ်ငန်းစဉ်များကို အဓိကအားဖြင့် လက်ခံရရှိပြီး RF အချက်ပြမှုကို တိုးမြှင့်ပေးကာ ဤနည်းဖြင့် BTS လွှမ်းခြုံမှုကို တိုးချဲ့သည်။
ပြင်ပ repeater layout ဧရိယာအများစုအတွက်၊ ယေဘုယျအားဖြင့် ဖိုက်ဘာအရင်းအမြစ်များမရှိသော်လည်း base station signal ကိုလက်ခံရရှိနိုင်ပြီး coverage ပြဿနာကိုဖြေရှင်းရန်အတွက် ကြိုးမဲ့ repeater ကို အသုံးပြုနိုင်သည်။
ကြိုးမဲ့ repeater ကိုအသုံးပြုခြင်းဖြင့် အောက်ပါအချက်များကို ဂရုပြုသင့်သည်-
â — အလှူရှင်အခြေစိုက်စခန်းသို့ ဝင်ရောက်နှောင့်ယှက်မှုကို လျှော့ချရန်နှင့် လွှမ်းခြုံဧရိယာကို ချဲ့ထွင်ရန်၊ ကြိုးမဲ့အချက်ပြမှုကို သီးခြားထားရှိရန်မှာ အထူးအရေးကြီးပါသည်၊ ၎င်းသည် ပိုမိုသန့်ရှင်းစေရန် ချဲ့ထွင်ရန် လိုအပ်ပါသည်။
â — မြို့များ သို့မဟုတ် ဝေးလံခေါင်သီသောဒေသများအတွက်၊ တယ်လီဆက်သွယ်ရေး ပမာဏ မမြင့်မားသောကြောင့် ပုံမှန်အားဖြင့် လိုအပ်သော လွှမ်းခြုံမှုသည် ပိုကြီးလေ ပိုကောင်းလေဖြစ်သည်။
â — အဓိကအားဖြင့် ဆင်ခြေဖုံးဒေသများတွင် လွှမ်းခြုံမှု သို့မဟုတ် ခေါ်ဆိုမှုအရည်အသွေးညံ့ဖျင်းသောဧရိယာကို ဖြေရှင်းရန် အဓိကအားဖြင့်
â — ထပ်တလဲလဲ ပေါင်းထားသော ဌာနခွဲနှင့် ပင်စည် အသံချဲ့စက်နှင့် ဝန်ဆောင်မှုအင်တာနာ အနည်းငယ်ကို ဖုံးအုပ်ရန် ထည့်သွင်းစဉ်းစားသော လူနေရပ်ကွက်များအတွက် အကျုံးဝင်မှု။
Outdoor repeaters များသည် signal blind၊ အားနည်းသော ဧရိယာ အမျိုးမျိုးအတွက် မတူညီသော အဖြေများကို ပေးဆောင်သည်။အဓိက application များမှာ-
â — ဝန်ဆောင်မှုများ၏ နယ်ပယ်ကို ချဲ့ထွင်ပြီး တောင်များ၊ အဆောက်အဦများ၊ သစ်ပင်များနှင့် အခြားအတားအဆီးများကဲ့သို့ ဖြစ်ပေါ်လာသော အချက်ပြမျက်မမြင်များကို ဖယ်ရှားပစ်ပါ။
â- မြင့်မားသောလမ်းတစ်လျှောက် စိုက်ထူခြင်း၊ လွှမ်းခြုံမှု စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးခြင်း
â - အိမ်တွင်းဖြန့်ဖြူးရေးစနစ်ကို ယာယီအကောင်အထည်ဖော်နိုင်ခြင်း မရှိသော အဆောက်အအုံကြီးများ၏ အတွင်းပိုင်းလွှမ်းခြုံမှုဆိုင်ရာ ပြဿနာများကို ဖြေရှင်းရန်။
â — မြင့်မားသော teletraffic ကိုဖြေလျှော့ရန်အတွက် idle base station ၏ signal ကို ပို့ဆောင်ပြီး အလုပ်များသော base station ၏ coverage area သို့ပို့ဆောင်ပါ။
â — လူနေထူထပ်သော ဧရိယာအတွင်း နက်ရှိုင်းစွာ လွှမ်းခြုံနိုင်သည် (အထပ်မြင့် အဆောက်အအုံများစွာရှိသည့် လူနေရပ်ကွက်များအတွက်၊ အတွင်းပိုင်းအကျုံးဝင်မှုကို ထည့်သွင်းစဉ်းစားသင့်သည်)
â — မြေပြင်အခြေအနေကြောင့်၊ အခြေစိုက်စခန်းအချက်ပြမှုကို တိုက်ရိုက်မဖုံးကွယ်ထားဘဲ အသုံးပြုမှုထိရောက်မှု နည်းပါးခြင်း စသည်တို့ဖြစ်သည်။
8 Band Selective Repeater လျှောက်လွှာ
အချက်ပြမှုအားနည်းခြင်း သို့မဟုတ် မရရှိနိုင်သည့် ဖြည့်စွက်အချက်ပြကွက်န်းဧရိယာ၏ အချက်ပြလွှမ်းခြုံမှုကို ချဲ့ထွင်ရန်။
အတွင်းပိုင်း- ဟိုတယ်များ၊ အိမ်၊ မြေအောက်ခန်းများ၊ စျေးဝယ်စင်တာများ၊ ရုံးများ၊ ကားရပ်နားရန်နေရာများ စသည်တို့
ပြင်ပ- လေဆိပ်များ၊ ခရီးသွားဒေသများ၊ ဂေါက်ကွင်းများ၊ ဥမင်များ၊ စက်ရုံများ၊ သတ္တုတွင်းခရိုင်များ၊ ကျေးရွာများ၊ အဝေးပြေးလမ်းများ
မော်ဒယ်နံပါတ်:
8 Band Selective Repeater မော်ဒယ် အကြိမ်ရေ-
| ကြိမ်နှုန်းအပိုင်းအခြား | Uplink | Downlink |
|---|---|---|
| EGSM/ LTE ၈ | 880-915MHz | 925-960MHz |
| ဂျီအက်စ်အမ် | 890-915MHz | 935-960MHz |
| DCS/ LTE ၃ | 1710-1785MHz | 1805-1880MHz |
| PCS/ LTE ၂ | 1850-1910MHz | 1930-1990MHz |
| CDMA/ LTE ၅ | 824-849MHz | 869-894MHz |
| WCDMA/ LTE ၁ | 1920-1980MHz | 2110-2170MHz |
| IDEN | 806-824MHz | 851-869MHz |
| AWS/LTE ၄ | 1710 ~ 1755MHz | 2110 ~ 2155MHz |
လျှပ်စစ်သတ်မှတ်ချက်-
| ပစ္စည်းများ | Uplink | Downlink | |
| ကြိမ်နှုန်းအပိုင်းအခြား | GSM900 | 890 ~ 915 MHz | 935 ~ 960 MHz |
| မက်တယ်။အမြတ် | 85 dB | 90 dB | |
| Bandwidth | 200K | ||
| ချန်နယ်နံပါတ် | ≦ ချန်နယ် ၈ ခု | ||
| Manual Gain Control | 1dB အဆင့်တွင် 31dB | ||
| အလိုအလျောက်ရရှိခြင်းထိန်းချုပ်မှု | > 25dB | ||
| Band တွင် Ripple | ≤3dB(ပုံမှန်) | ||
| Band Gain ထဲက | ± 400 KHz ≦ -20 dB | ||
| ± 600 KHz ≦-30 dB | |||
| ± 1 MHz ≦ -40 dB | |||
| ± 5 MHz ≦ -50 dB | |||
| မက်တယ်။မပျက်စီးဘဲ ပါဝါထည့်သွင်းပါ။ | 0 dBm | ||
| အထွက်ပါဝါ | 30 dBm | 37 dBm | |
| Intermodulation ထုတ်ကုန်များ | 9KHz ~ 1GHz | ≦ -36 dBm | ≦ -45 dBm |
| 1GHz ~ 12.75GHz | ≦ -30 dBm | ≦ -45 dBm | |
| ပြင်းထန်သော ထုတ်လွှတ်မှု | 9KHz ~ 1GHz | ≦ -36 dBm | ≦ -36 dBm |
| 1GHz ~ 12.75GHz | ≦ -30 dBm | ≦ -30 dBm | |
| ကြိမ်နှုန်းတည်ငြိမ်မှု | ≤0.01 ppm | ||
| ဆူညံပုံ @ အမြင့်ဆုံး။အမြတ် | ≦5 dB (ပုံမှန်) | ||
| အရှုံးပြန်ပေး | ≦-14 dB | ||
| အချိန်နှောင့်နှေးခြင်း။ | ≦4.5 μs | ||
| MTBF | > 50000 နာရီ | ||
| လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ | AC: 90~265V၊ 50/60Hz | ||
| ပါဝါစားသုံးမှု | <250W | ||
| Impedance | 50 ohm | ||
| LED အချက်ပြခြင်း။ | ပါဝါ LED | DC ဖွင့်/ပိတ် | |
| အချက်ပြ LED | ပုံမှန် : အစိမ်းရောင် နှိုးစက် တစ်ခုခု ဖြစ်ပေါ်လာသည် − အနီရောင် | ||
| အဝေးထိန်း/ဒေသထိန်းချုပ်မှု | Local-RS232 အဝေးထိန်း-ကြိုးမဲ့ Modem မှတဆင့် | ||
စက်ပိုင်းဆိုင်ရာသတ်မှတ်ချက်-
| RF ချိတ်ဆက်ကိရိယာ | N-အပျို |
| ပြောင်းပါ။ | ပါဝါခလုတ်၊ ဘက်ထရီခလုတ် |
| အအေးခံခြင်း။ | Heatsink Convection အအေးခံခြင်း။ |
| အတိုင်းအတာ (D x W xH) | 420*650*170 (မီလီမီတာ)၊ |
| အလေးချိန် | < 35 ကီလိုဂရမ် |
| တပ်ဆင်မှုအမျိုးအစား | နံရံတပ်ဆင်ခြင်း (သို့မဟုတ် Pole Mount) |
| ပတ်ဝန်းကျင်အခြေအနေများ | IP65 |
| စိုထိုင်းဆ | < 90% |
| Operating အပူချိန် | -20âƒ~55´ƒ |
အိမ်တွင်း လွှမ်းခြုံမှု-
ပြင်ပလွှမ်းခြုံမှု-
